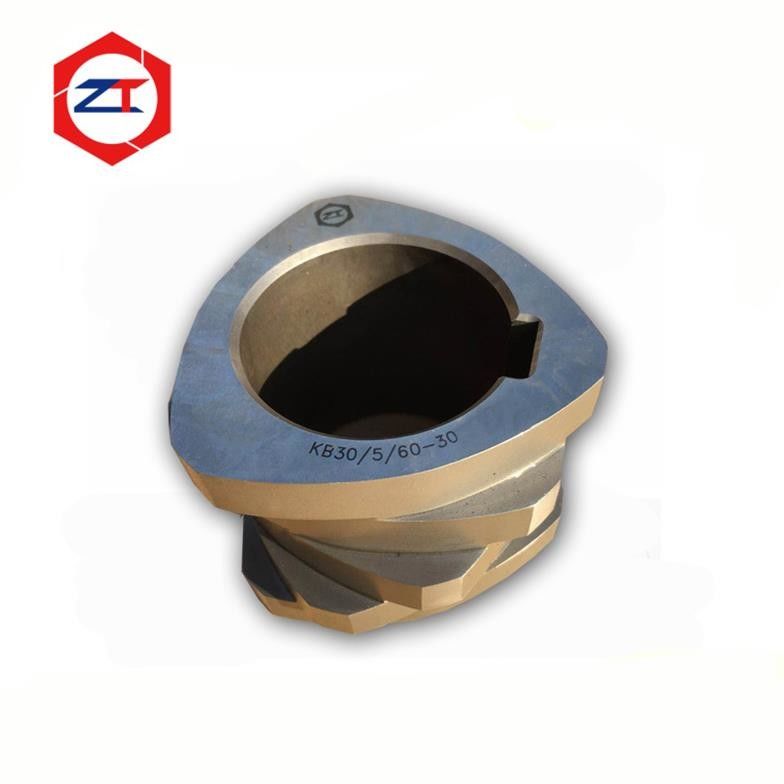

Elemen Sekrup Tiga-Bilah Presisi 71mm untuk Penggantian OEM Kelas 75

Sebuah elemen sekrup pengganti harus lebih dari sekadar sesuai dengan ukuran ekstruder nominal. Untuk lini ekstrusi sekrup kembar kelas 75 yang sudah ada, elemen baru juga harus mereproduksi diameter luar yang diperlukan, profil kerja tiga ulir, panjang, antarmuka spline, dimensi muka ujung, dan posisi perakitan.

Ini elemen sekrup ekstruder kembar presisi 71mm dirancang untuk aplikasi penggantian OEM di mana konsistensi dimensi dan kesesuaian perakitan yang benar sangat penting. Elemen ini menggunakan baja perkakas W6Mo5Cr4V2 / 6542 dan diproduksi dengan toleransi dimensi terkontrol untuk membantu menjaga kompatibilitas dengan rakitan sekrup yang ada.

Bagi pelanggan yang mengganti hanya satu atau beberapa elemen yang aus, geometri yang akurat sangat penting karena komponen baru harus bekerja dengan benar dengan elemen asli yang tersisa yang sudah terpasang pada poros.

Rakitan sekrup kembar modular dapat berisi banyak elemen pengangkut, pengaduk, pencampur, dan transisi individu. Setiap komponen diposisikan berdekatan untuk membentuk konfigurasi sekrup yang lengkap.

Jika elemen pengganti memiliki panjang, profil luar, atau dimensi muka ujung yang salah, kesalahan tersebut tidak hanya terbatas pada satu komponen. Hal ini dapat memengaruhi tumpukan sekrup akhir, penempatan elemen, dan kondisi perakitan.

Untuk elemen sekrup 71mm ini, toleransi manufaktur yang terkontrol meliputi:

• Toleransi panjang: ±0,01 mm
• Toleransi OD: -0,03 / 0 mm
• Toleransi busur transisi: ±0,02 mm

Dimensi terkontrol ini sangat penting untuk proyek penggantian OEM di mana elemen baru harus sesuai dengan sistem sekrup yang ada daripada rakitan yang sepenuhnya baru.

Elemen sekrup tiga ulir memiliki geometri kerja yang berbeda dari elemen satu atau dua ulir konvensional.

Namun, tiga ulir seharusnya tidak secara otomatis digambarkan sebagai “lebih baik” atau “kinerja lebih tinggi.” Geometri yang benar tergantung pada konfigurasi sekrup asli dan fungsi elemen pada posisi proses tersebut.

Untuk proyek penggantian OEM, tujuan utama adalah mereproduksi profil tiga ulir yang diperlukan secara akurat sehingga komponen pengganti terus melakukan fungsi yang dimaksudkan dalam desain sekrup yang ada.

Parameter penggantian penting meliputi:

• Profil tiga ulir
• Diameter luar
• Panjang elemen
• Lead dan pitch
• Geometri transisi
• Antarmuka spline internal
• Dimensi muka ujung
• Posisi pemasangan dalam konfigurasi sekrup

Jika elemen asli sudah mengalami keausan yang signifikan, dimensi ini tidak boleh disalin secara langsung tanpa terlebih dahulu mengidentifikasi permukaan mana yang telah kehilangan material selama penggunaan.

Elemen 71mm saat ini diproduksi dari W6Mo5Cr4V2, yang umum disebut sebagai baja perkakas 6542.

Untuk ekstrusi sekrup kembar, pemilihan material harus selalu terhubung dengan kondisi operasi aktual. Tingkat keausan dapat bervariasi secara signifikan tergantung pada jenis polimer, kandungan pengisi, serat kaca, aditif mineral, kecepatan sekrup, torsi, dan lokasi elemen dalam konfigurasi sekrup.

Baja perkakas dapat memberikan solusi tahan aus yang praktis untuk banyak aplikasi pencampuran, tetapi material yang paling keras atau paling mahal bukanlah pilihan yang tepat untuk setiap posisi.

Jika elemen 6542 yang ada sudah memberikan masa pakai yang dapat diterima, mereproduksi spesifikasi material asli mungkin sesuai. Jika keausan sangat cepat, kondisi proses dan mekanisme keausan harus ditinjau sebelum hanya memproduksi elemen identik lainnya.

Diameter luar nominal hanyalah titik awal untuk penggantian.

Sebuah presisi elemen sekrup pengganti OEM juga harus sesuai:

Profil kerja → Lead dan pitch → Panjang elemen → Spline internal → Muka ujung → Geometri transisi → Posisi dalam konfigurasi sekrup

Antarmuka spline sangat penting karena menghubungkan elemen sekrup ke poros dan mentransfer torsi melalui rakitan sekrup modular.

Jika spline terlalu longgar, celah yang berlebihan dapat berkontribusi pada pergerakan dan keausan antarmuka. Jika terlalu ketat, pemasangan dan pelepasan bisa menjadi sulit.

Oleh karena itu, tujuannya adalah mereproduksi kesesuaian spline yang diperlukan, bukan hanya memproduksi komponen dengan penampilan eksternal yang sama.

Beberapa elemen sekrup dirakit secara terus menerus di sepanjang poros.

Ini berarti kesalahan dimensi kecil pada satu elemen dapat berkontribusi pada akumulasi kesalahan ketika banyak elemen dipasang bersama.

Panjang elemen yang terkontrol dan muka ujung yang dimesin secara akurat membantu menjaga tumpukan sekrup keseluruhan yang dirancang dan kontak yang benar antara komponen yang berdekatan.

Ini menjadi sangat penting ketika pelanggan hanya mengganti beberapa elemen yang aus sambil mempertahankan set sekrup yang tersisa.

Bagian baru harus terintegrasi ke dalam rakitan yang ada tanpa menciptakan celah yang tidak terduga, interferensi, atau perubahan panjang tumpukan keseluruhan.

Gambar asli adalah referensi yang disukai untuk penggantian OEM, tetapi tidak selalu tersedia pada lini ekstrusi yang lebih tua.

Elemen sekrup yang ada juga dapat diukur dan digunakan sebagai referensi pengganti.

Namun, komponen yang aus tidak boleh disalin secara membabi buta.

Sebelum menentukan dimensi manufaktur baru, elemen yang aus harus dievaluasi untuk mengidentifikasi:

• Permukaan referensi asli
• Permukaan ulir yang aus
• Perubahan diameter luar
• Keausan spline
• Kondisi muka ujung
• Keausan profil transisi

Jika memungkinkan, membandingkan elemen yang aus dengan elemen yang berdekatan, antarmuka poros, atau data dimensi asli lainnya dapat membantu merekonstruksi geometri fungsional yang benar.

Dalam banyak sistem sekrup kembar modular, ya.

Jika poros, laras, dan elemen sekrup yang tersisa masih dalam kondisi yang dapat diterima, elemen yang aus secara individual dapat dievaluasi untuk penggantian daripada mengganti seluruh set sekrup secara otomatis.

Persyaratan penting adalah kompatibilitas dimensi dan fungsional.

Elemen pengganti harus sesuai dengan spline poros yang ada, elemen tetangga, dan posisi proses asli.

Karena alasan ini, kami merekomendasikan untuk mengidentifikasi posisi yang aus dalam konfigurasi sekrup sebelum memproduksi suku cadang pengganti.

Untuk evaluasi awal, harap berikan:

1. Model ekstruder atau informasi mesin kelas 75
2. Gambar atau sampel elemen sekrup yang ada
3. Posisi elemen sekrup dalam konfigurasi sekrup
4. Informasi polimer dan pengisi yang diproses
5. Foto elemen yang aus
6. Informasi poros atau spline yang cocok, jika tersedia

Jika gambar asli tidak tersedia, elemen yang ada dapat diukur setelah area yang aus diidentifikasi.

Tidak. Profil kerja, panjang elemen, pitch, spline, muka ujung, dan geometri transisi juga harus sesuai dengan rakitan sekrup yang ada.

Karena elemen baru harus dirakit dengan benar dengan elemen tetangga yang ada. Kesalahan panjang atau profil dapat memengaruhi kesesuaian dan dimensi tumpukan sekrup total.

Tidak. Jumlah ulir dan geometri harus sesuai dengan fungsi proses asli dan konfigurasi sekrup. Tujuan penggantian OEM adalah pencocokan fungsional yang akurat daripada mengubah geometri tanpa evaluasi proses.

Ya. Namun, permukaan yang aus harus diidentifikasi terlebih dahulu sehingga keausan servis tidak direproduksi pada elemen baru.

Ya, ketika set sekrup, poros, dan laras yang tersisa masih cocok untuk penggunaan berkelanjutan dan elemen pengganti dapat dicocokkan secara akurat.

Jika lini ekstrusi kelas 75 Anda memiliki elemen sekrup tiga ulir yang aus, kirimkan elemen, gambar, atau informasi dimensi yang ada bersama dengan posisinya dalam konfigurasi sekrup.

Kami dapat mengevaluasi:

Dimensi 71mm → Profil tiga ulir → Antarmuka spline → Panjang elemen → Kesesuaian muka ujung → Material → Kompatibilitas penggantian OEM

Kirim Data Elemen Sekrup 71mm Anda untuk Tinjauan Penggantian OEM
