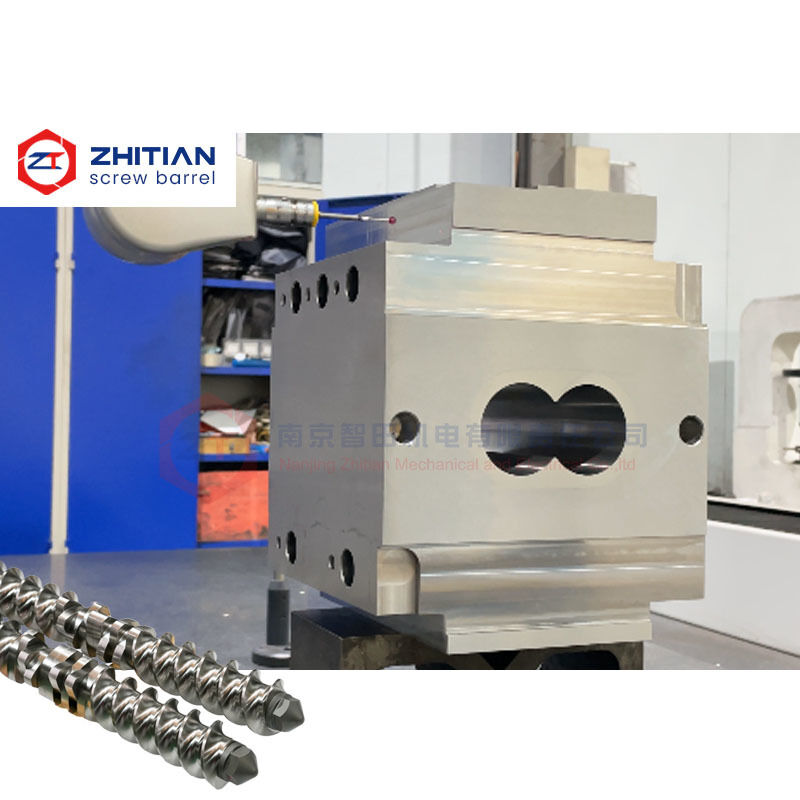

Barel Ekstruder Sekrup Kembar yang Dikendalikan Secara Independen untuk Pemrosesan yang Stabil

Barel ekstruder sekrup kembar ini dirancang dengan sirkuit pemanas dan pendingin yang dikonfigurasi secara independen untuk bagian barel individu.

Ini memungkinkan zona proses yang berbeda beroperasi pada suhu target yang berbeda alih-alih mengandalkan satu kondisi termal seragam di seluruh lini ekstrusi lengkap.

Desain ini membantu pengguna mengatasi masalah pemrosesan umum seperti:

• Interferensi suhu antara bagian barel yang berdekatan
• Respons lambat saat suhu proses perlu disesuaikan
• Suhu leleh yang tidak stabil selama siklus produksi yang panjang
• Pemanasan berlebih di zona pencampuran geser tinggi
• Pendinginan yang tidak mencukupi di dekat posisi pengumpanan atau pengumpanan samping
• Variasi batch-ke-batch yang disebabkan oleh kondisi termal yang tidak konsisten
• Kesulitan memproses bahan dengan persyaratan termal yang berbeda

Lubang pemanas, saluran pendingin, posisi sensor, dan antarmuka koneksi dapat disesuaikan sesuai dengan gambar barel asli, sampel yang digunakan, dan proses ekstrusi.

Tahap yang berbeda dari ekstrusi sekrup kembar tidak selalu membutuhkan suhu yang sama.

Zona pengumpanan mungkin memerlukan pendinginan untuk mencegah pelunakan dini atau penjembatan material. Zona peleburan dan pencampuran mungkin memerlukan pemanasan terkontrol, sementara bagian geser tinggi dapat menghasilkan panas internal yang cukup dan memerlukan pendinginan tambahan.

Konfigurasi barel yang dikontrol secara independen memungkinkan suhu setiap bagian disesuaikan sesuai dengan fungsi proses aktualnya.

Ini memberikan fleksibilitas yang lebih besar saat memproses:

• Polimer sensitif panas
• Plastik rekayasa
• Masterbatch warna dan aditif
• Formulasi reaktif
• Bahan dengan jendela pemrosesan yang sempit
• Senyawa yang membutuhkan peleburan bertahap
• Produk yang sering diubah pada lini ekstrusi yang sama

Panas dapat berpindah dari satu bagian barel ke bagian berikutnya melalui badan barel, permukaan koneksi, dan material yang diproses.

Ketika zona yang berdekatan memiliki persyaratan suhu yang sangat berbeda, interaksi termal ini dapat membuat kontrol suhu kurang responsif.

Konsekuensi yang mungkin termasuk:

• Bagian pengumpanan menjadi terlalu panas
• Peleburan dini di dekat bukaan pengumpanan
• Penjembatan material atau pengumpanan yang tidak teratur
• Suhu leleh berlebih di zona pencampuran
• Waktu pendinginan lebih lama setelah perubahan produk
• Penyesuaian manual yang sering pada pengaturan suhu

Saluran pemanas dan pendingin independen tidak dapat sepenuhnya menghilangkan perpindahan panas, tetapi mereka memberikan kontrol yang lebih baik atas bagaimana setiap bagian barel merespons perubahan proses.

Kondisi suhu akhir juga bergantung pada kecepatan sekrup, throughput, energi geser, sifat material, dan kondisi air pendingin.

Gesekan mekanis yang dihasilkan oleh elemen sekrup yang berputar dapat menciptakan sejumlah besar panas.

Dalam zona pengadukan intensif, pencampuran, dan pembentukan tekanan, suhu material dapat terus meningkat bahkan ketika pemanas eksternal dimatikan.

Bagian barel dengan sirkuit pendingin khusus dapat menghilangkan sebagian panas berlebih ini dan membantu menjaga jendela pemrosesan yang lebih stabil.

Ini dapat membantu mengurangi:

• Degradasi polimer
• Perubahan warna
• Perubahan viskositas
• Generasi zat volatil yang berlebihan
• Tekanan leleh yang tidak stabil
• Variasi sifat produk akhir

Konfigurasi saluran pendingin harus dievaluasi bersama dengan desain sekrup dan kondisi operasi. Modifikasi barel saja tidak dapat memperbaiki gesekan berlebih yang disebabkan oleh konfigurasi sekrup yang tidak sesuai.

Kontrol suhu di dekat zona pengumpanan utama dan pengumpanan samping sangat penting untuk bahan yang mudah melunak atau memiliki kepadatan curah rendah.

Jika barel pengumpanan menjadi terlalu hangat, material dapat menempel pada bukaan barel atau mulai meleleh sebelum memasuki zona proses yang dituju.

Ini dapat menyebabkan:

• Asupan material yang tidak teratur
• Fluktuasi pengumpanan
• Penurunan output produksi
• Akumulasi material di dekat port pengumpanan
• Peningkatan frekuensi pembersihan

Saluran pendingin khusus dapat diatur di sekitar bagian pengumpanan sesuai dengan ukuran bukaan, posisi pengumpan, dan struktur barel yang tersedia.

Tata letak pendinginan harus menghindari pelemahan area struktural kritis atau mengganggu lubang baut dan permukaan koneksi.

Sistem kontrol termal dapat diproduksi sesuai dengan pengaturan mesin asli atau disesuaikan untuk proses yang direvisi.

Kustomisasi yang tersedia meliputi:

• Jumlah dan posisi lubang pemanas
• Diameter dan kedalaman lubang pemanas
• Arah saluran pendingin
• Posisi masuk dan keluar air pendingin
• Sirkuit independen untuk setiap bagian
• Lokasi sensor suhu
• Pengaturan port dan flensa
• Antarmuka untuk selang atau pipa yang ada
• Struktur penyegelan
• Dimensi koneksi dengan barel yang berdekatan

Untuk proyek penggantian, barel baru harus terhubung ke sistem pemanas, pendingin, dan sensor yang ada tanpa memerlukan modifikasi yang tidak perlu pada mesin.

Struktur kontrol suhu dan material keausan barel adalah dua keputusan desain yang terpisah.

Barel nitrida standar mungkin cocok untuk pemrosesan polimer umum dengan keausan sedang. Aplikasi yang lebih menuntut mungkin memerlukan perlindungan lubang tambahan.

Pilihan material yang tersedia meliputi:

• 38CrMoAlA dengan lubang nitrida
• Lapisan baja perkakas
• Lapisan bimetal
• Lapisan tahan aus berbasis nikel
• Lubang bagian dalam berlapis laser
• Selongsong paduan integral
• Sistem paduan tahan korosi

Material harus dipilih sesuai dengan kondisi abrasi, korosi, tekanan, dan pembersihan, bukan hanya persyaratan suhu.

Fitur pemanas dan pendingin harus diposisikan secara akurat karena terletak dekat dengan lubang, lubang baut, dan struktur koneksi.

Inspeksi dapat mencakup:

• Dimensi lubang bagian dalam
• Jarak pusat
• Panjang barel keseluruhan
• Akurasi permukaan koneksi
• Posisi dan kedalaman lubang pemanas
• Posisi saluran pendingin
• Dimensi masuk dan keluar
• Posisi sensor suhu
• Kontinuitas saluran
• Penyegelan saluran pendingin
• Keselarasan dengan bagian yang berdekatan

Uji tekanan atau penyegelan dapat dilakukan pada saluran pendingin sebelum pengiriman.

Catatan inspeksi juga dapat disimpan untuk pesanan berulang di masa mendatang.

Mohon berikan:

1. Gambar barel asli atau sampel yang digunakan
2. Posisi barel dalam proses ekstrusi
3. Metode pemanasan yang ada
4. Tata letak saluran pendingin yang ada
5. Posisi masuk dan keluar air pendingin
6. Pengaturan sensor suhu
7. Suhu target saat ini untuk setiap zona
8. Fluktuasi suhu aktual
9. Bahan yang diproses
10. Kecepatan sekrup dan perkiraan throughput
11. Deskripsi masalah termal saat ini
12. Jumlah yang dibutuhkan

Data suhu dari produksi aktual dapat membantu menentukan apakah masalah utama berasal dari barel, pengaturan proses, konfigurasi sekrup, atau sistem pendingin.

Bisakah setiap bagian barel memiliki sirkuit pendingin terpisah?

Ya, ketika struktur barel dan ruang yang tersedia memungkinkan. Tata letak saluran harus dikoordinasikan dengan lubang baut, port, lubang pemanas, dan permukaan koneksi.

Bisakah pendinginan independen mencegah pemanasan berlebih sepenuhnya?

Belum tentu. Pemanasan berlebih juga dapat disebabkan oleh kecepatan sekrup yang berlebihan, gesekan tinggi, aliran material yang terbatas, atau konfigurasi sekrup yang tidak sesuai. Proses lengkap harus dievaluasi.

Bisakah barel baru terhubung ke sistem pemanas dan pendingin yang ada?

Ya. Posisi masuk, posisi keluar, lubang pemanas, dan antarmuka sensor dapat dicocokkan dengan pengaturan asli ketika dimensi yang akurat diberikan.

Apakah kontrol suhu independen berguna untuk perubahan material yang sering?

Ya. Kontrol zona barel terpisah dapat mempermudah penyesuaian bagian proses yang berbeda selama perubahan produk, meskipun waktu respons aktual juga bergantung pada massa barel, daya pemanas, dan kondisi air pendingin.

Kirimkan gambar barel Anda, tata letak pemanasan dan pendinginan yang ada, dan masalah kontrol suhu saat ini.

Kami dapat membantu mengevaluasi:

• Bagian barel mana yang memerlukan pendinginan independen
• Apakah posisi pemanas atau sensor perlu diubah
• Apakah zona suhu yang berdekatan saling mengganggu
• Apakah antarmuka pendingin yang ada dapat dipertahankan
• Dimensi mana yang harus dikonfirmasi sebelum manufaktur

Kirim Persyaratan Zona Suhu Anda untuk Tinjauan Teknis
