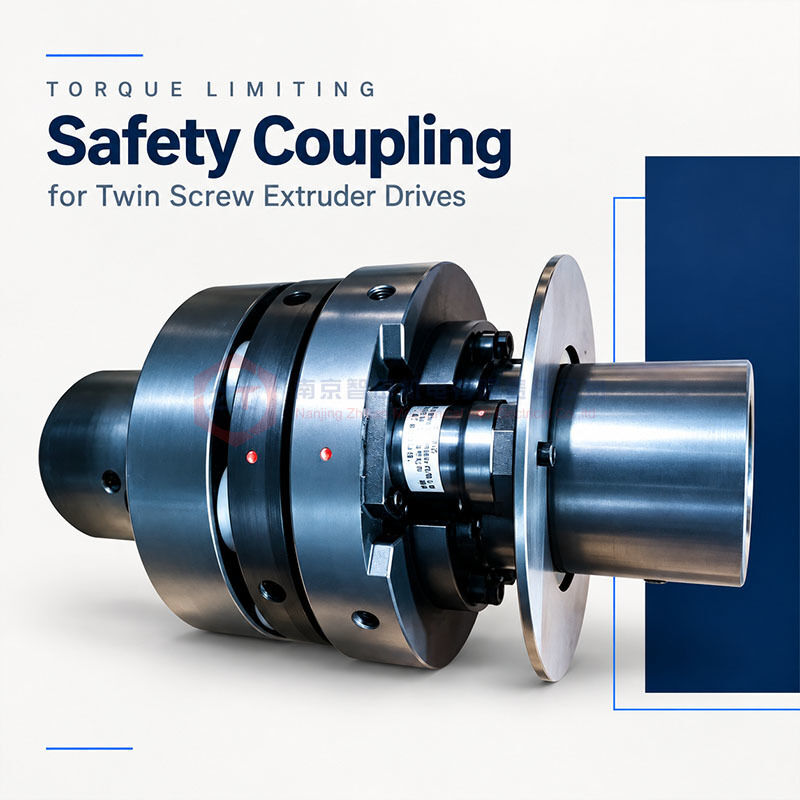

Kopling keamanan yang membatasi torsi untuk penggerak ekstruder roda dua

ZHITIAN memasok kopling penghalang torsi keselamatan untuk menghubungkan motor dan gearbox extruder berkerut kembar.pembatas torsi tipe pin yang diatur ulang secara manual dengan kopling pin-and-bush, menyediakan transmisi torsi selama operasi normal dan pemisahan penuh ketika terjadi kelebihan beban.
Torque limiter menggunakan modul pin keselamatan individual yang diposisikan di sekitar flange penggerak.Modul keamanan impor atau buatan Cina tersedia sesuai dengan konfigurasi yang dipilih.
Sebelum pengiriman, setiap torsi limiter mengalami pengujian berulang ke depan dan ke belakang pada bench pengujian torsi dinamis untuk memverifikasi torsi pelepasan dalam kisaran yang ditentukan pelanggan.

Pengaturan Pin Modular

Modul pin pengaman dipasang di sekitar lingkaran flange penggerak. Jumlahnya dipilih sesuai dengan torsi pelepasan yang diperlukan dan kapasitas modul yang dipilih.
Konfigurasi umum digunakandua, tiga, atau empat modul, disusun secara merata dan simetris untuk menjaga keseimbangan rotasi.
Konstruksi modular memungkinkan akses ke unit pin individu untuk servis.membantu menyederhanakan pemeliharaan di mana memposisikan kembali peralatan yang terhubung akan tidak nyaman.
Modul pengganti harus sesuai dengan spesifikasi perakitan yang dikonfirmasi.Modul yang diimpor dan yang diproduksi di Cina seharusnya tidak diasumsikan dapat langsung ditukar tanpa memeriksa dimensi dan karakteristik operasi mereka..

Pemisahan penuh pada kelebihan beban

Selama operasi normal, bola baja di bagian depan modul pin tetap duduk di kantong yang sesuai, memungkinkan transmisi torsi antara sisi penggerak dan yang didorong.
Ketika torsi yang diterapkan mencapai ambang batas pelepasan yang ditentukan, bola meninggalkan kantong mereka bersama.
Setelah dilepaskan, jalur transmisi torsi terganggu, tanpa torsi penggerak residu yang ditransmisikan ke sisi yang didorong.Sisi pengemudi dapat terus berputar secara independen, dan mekanisme tidak secara otomatis mengaktifkan kembali.
Berjalan bebas yang diperpanjang dimungkinkan dalam batas kecepatan, pelumasan, dan operasi yang ditentukan untuk konfigurasi yang disediakan.Pengaturan pelepasan harus sesuai dengan permintaan operasi normal dan persyaratan perlindungan koneksi input gearbox.

Perlindungan dua arah diverifikasi dengan pengujian dinamis

Setiap pengbatas torsi ZHITIAN diuji berulang kali dalam kedua arah rotasi sebelum pengiriman.
Pengujian pada bench pengujian torsi dinamis memverifikasi bahwa torsi pelepasan yang diukur tetap berada dalam kisaran yang diminta oleh pelanggan.Pengukuran berulang memeriksa konsistensi pelepasan daripada hanya mengandalkan pengaturan nominal.
Verifikasi ini mendukungPerlindungan kelebihan beban dua arahdan memberikan dasar praktis untuk menilai akurasi pelepasan.
Jangkauan torsi yang diperlukan dan batas penerimaan dikonfirmasi dengan pesanan. Pelanggan yang membutuhkan catatan uji atau akurasi numerik tertentu harus menyatakan persyaratan ini selama penawaran.

Saklar jarak dekat opsional untuk sinyal berhenti motor

Saklar jarak dekat dapat dipasang di belakang pelat sinyal di bagian belakang modul pin.Gerakan pelat sinyal memungkinkan saklar untuk mendeteksi kondisi lepas.
Saat dihubungkan ke sistem kontrol mesin, sinyal saklar dapat memicu perintah berhenti mesin.
Penghentian mekanik mengganggu transmisi torsi, sementara sinyal listrik memulai urutan pematukan yang dikonfigurasi.pengaturan rem, dan inersia berputar.
Posisi saklar, sensing clearance, dan koneksi kontrol dikonfirmasi selama pemasangan.

Reset manual setelah overload dihapus

Pembatas torsi tetap terputus sampai disetel ulang secara sengaja.
Sebelum mengatur ulang, hentikan peralatan, isolasi penggerak untuk mencegah pemakaian yang tidak terduga, dan hilangkan penyebab kelebihan beban.
Untuk konfigurasi ini, urutan reset adalah:

• Sempurnakan dua tanda acuan merah pada lingkar luar sisi penggerak dan sisi penggerak sehingga membentuk garis lurus.
• Mengikuti instruksi yang disediakan, gunakan palu atau alat reset yang ditentukan untuk mengetuk ujung reset belakang yang ditunjuk dari setiap modul pin.
• Klik yang jelas menunjukkan keterlibatan kembali. Konfirmasi bahwa setiap modul telah kembali ke posisi yang ditentukan sebelum memulai kembali.

Jangan memukul saklar jarak dekat atau pelat sinyal. alat yang diizinkan dan metode mengetuk harus mengikuti instruksi yang dilengkapi dengan kopling.

Spesifikasi Produk

Enam Parameter yang Dibutuhkan untuk Seleksi Awal

Panjang keterlibatan lubang berarti panjang pemasangan poros ke hub di setiap sisi. Untuk verifikasi akhir, silakan juga berikan kecepatan operasi, batas input gearbox, ruang instalasi yang tersedia,dan torsi pelepasan yang diperlukan jika diketahui.

Pertanyaan yang Sering Diajukan

Dapatkah modul pin diganti tanpa memindahkan peralatan?

Ya, modul individu dapat diganti tanpa memindahkan motor atau gearbox, mengikuti prosedur pemeliharaan yang ditentukan.

Apakah limiter terhubung kembali secara otomatis setelah kelebihan beban?

Tidak, itu membutuhkan pengaturan ulang manual setelah penyebab overload telah dihilangkan.

Apakah lebih banyak modul selalu lebih baik?

Tidak. Jumlah modul dan spesifikasi dipilih bersama-sama untuk mencapai torsi pelepasan yang diperlukan dan konfigurasi perakitan.

Meminta Seleksi dan Kutipan

Kirimkan ZHITIAN enam parameter pilihan, pilihan modul pilihan Anda, dan setiap gambar koneksi yang tersedia..
Kami akan mengkonfirmasi konfigurasi, rentang torsi pelepasan, antarmuka, ruang lingkup inspeksi, dan jadwal pengiriman.
