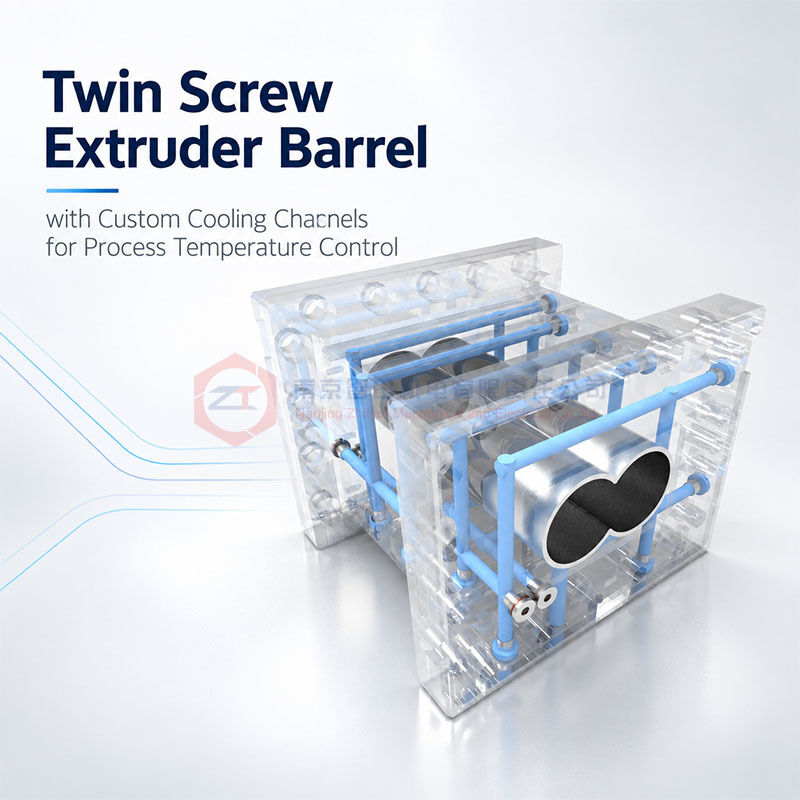

Barel ekstruder berkerut kembar dengan saluran pendinginan khusus untuk kontrol suhu proses

Penggantian barrel ekstruder sekrup ganda harus lebih dari sekadar mencocokkan lubang, jarak tengah, dan dimensi pemasangan. Pengaturan pemanasan dan pendinginan juga perlu disesuaikan dengan proses aktual dan lini ekstrusi yang ada.

Barrel ini dirancang dengan saluran pendingin lurus, spiral, atau khusus untuk aplikasi di mana kontrol suhu proses dan kompatibilitas penggantian OEM keduanya penting. Konfigurasi yang tersedia meliputi barrel pemrosesan utama, barrel pengumpanan, barrel pengumpan samping, dan barrel degassing.

Untuk mesin yang ada, tujuannya bukan hanya untuk menambah pendinginan. Tata letak saluran pendingin, posisi port air, struktur barrel, dan persyaratan zona proses harus bekerja sama.

Barrel adalah salah satu komponen perpindahan panas utama dalam sistem ekstrusi sekrup ganda.

Selama operasi, panas dapat berasal dari pemanas eksternal serta energi mekanik yang dihasilkan oleh deformasi material dan rotasi sekrup. Tergantung pada formulasi dan zona pemrosesan, barrel mungkin memerlukan pemanasan, pendinginan, atau kombinasi keduanya untuk mempertahankan suhu proses yang diperlukan.

Tata letak pendinginan yang tidak sesuai dapat membuat kontrol suhu lebih sulit bahkan ketika barrel itu sendiri secara dimensi benar.

Faktor penting meliputi:

• Posisi saluran pendingin
• Geometri saluran
• Lokasi masuk dan keluar air
• Ketebalan dinding barrel
• Pengaturan pemanasan
• Fungsi zona proses
• Penghilangan panas yang diperlukan
• Koneksi mesin yang ada

Untuk alasan ini, sistem pendingin harus dipertimbangkan selama desain barrel daripada diperlakukan sebagai aksesori eksternal.

Rentang barrel saat ini mendukung saluran pendingin lurus, saluran pendingin spiral, dan desain pendingin khusus.

Tidak ada satu jenis saluran pun yang secara otomatis terbaik untuk setiap barrel.

Konfigurasi saluran lurus mungkin cocok untuk beberapa tata letak mesin yang ada dan antarmuka penggantian, sementara pengaturan spiral dapat dipilih di mana geometri barrel dan persyaratan kontrol termal membenarkannya.

Saluran khusus berguna ketika barrel pengganti harus mereproduksi pengaturan pendinginan yang ada atau ketika konfigurasi standar tidak sesuai dengan zona proses.

Pilihan akhir harus mempertimbangkan persyaratan perpindahan panas, resistensi aliran, tekanan air yang tersedia, posisi koneksi eksternal, dan desain mesin asli.

Meningkatkan aliran air pendingin atau menambahkan lebih banyak saluran tidak secara otomatis menghasilkan stabilitas suhu yang lebih baik.

Jika masalah suhu aktual disebabkan oleh geser proses yang berlebihan, konfigurasi sekrup yang salah, pengumpanan material yang tidak stabil, atau kondisi operasi yang tidak sesuai, mengubah sistem pendingin barrel saja mungkin tidak menyelesaikannya.

Tujuan dari barrel ekstruder saluran pendingin khusus adalah untuk menyediakan barrel dengan kemampuan kontrol termal yang sesuai untuk proses tersebut.

Oleh karena itu, evaluasi penggantian yang baik harus memisahkan dua pertanyaan:

Apakah konfigurasi pendinginan barrel sudah benar?

dan

Apakah proses menghasilkan lebih banyak panas dari yang diharapkan?

Ini menghindari memperlakukan setiap fluktuasi suhu sebagai masalah saluran pendingin.

Produk saat ini dapat dikonfigurasi sebagai barrel pemrosesan utama, barrel pengumpanan, barrel pengumpan samping, atau barrel degassing.

Posisi-posisi ini tidak selalu memerlukan manajemen termal yang identik.

Bagian pengumpanan mungkin memerlukan kondisi suhu yang terkontrol untuk mempertahankan asupan material yang stabil dan mencegah efek termal yang tidak diinginkan di dekat bukaan umpan.

Bagian pemrosesan utama dapat mengalami input energi mekanik yang lebih tinggi dan beban termal yang berubah saat polimer meleleh, bercampur, dan diberi tekanan.

Bagian pengumpanan samping harus menggabungkan suhu proses yang diperlukan dengan antarmuka yang akurat untuk pengumpan samping dan bagian barrel di sekitarnya.

Bagian degassing memerlukan geometri ventilasi yang benar bersama dengan kontrol suhu yang sesuai sehingga proses tetap kompatibel dengan kondisi ventilasi yang dimaksud.

Inilah sebabnya mengapa tata letak pendinginan harus disesuaikan dengan posisi barrel daripada distandarisasi secara membabi buta di setiap bagian.

Untuk barrel ekstruder sekrup ganda pengganti OEM, dimensi mekanis hanyalah sebagian dari spesifikasi.

Barrel baru harus diperiksa untuk:

Profil lubang → Jarak tengah → Panjang bagian → Permukaan koneksi → Lubang pemasangan → Port pendingin → Pengaturan pemanasan → Bukaan umpan atau ventilasi

Sebuah barrel mungkin pas secara mekanis tetapi masih menimbulkan masalah pemasangan jika koneksi air pendingin berada di posisi yang salah.

Untuk mesin yang lebih tua, mempertahankan lokasi masuk dan keluar yang ada dapat mengurangi modifikasi selang, perpipaan, dan peralatan di sekitarnya yang tidak perlu.

Jika gambar asli tidak tersedia, barrel yang ada dapat diukur dan posisi port pendingin dicatat sebelum manufaktur.

Produk saat ini mendukung bahan dasar termasuk 38CrMoAlA, Baja 45, Baja Tahan Karat 304, dan paduan khusus, serta lapisan berbasis nikel dan rute manufaktur seperti HIP, selongsong paduan integral, dan pelapisan laser.

Pemilihan material dan desain pendinginan menyelesaikan masalah yang berbeda.

Material atau lapisan harus terutama merespons:

• Keausan abrasif
• Korosi
• Media proses
• Kandungan pengisi
• Kondisi layanan yang diperlukan

Saluran pendingin harus terutama merespons:

• Persyaratan kontrol termal
• Geometri barrel
• Posisi proses
• Tata letak koneksi yang ada

Untuk 38CrMoAlA, spesifikasi saat ini mencantumkan kedalaman nitridasi 0,4–0,7 mm. Nilai ini berlaku khusus untuk opsi 38CrMoAlA yang dinidrida dan tidak boleh diperlakukan sebagai spesifikasi liner.

Barrel lama dapat digunakan sebagai referensi pengukuran ketika gambar asli tidak tersedia.

Namun, pengembangan penggantian harus mengidentifikasi dimensi fungsional asli dan setiap perubahan yang disebabkan oleh keausan layanan.

Evaluasi dapat mencakup:

• Keausan lubang
• Jarak tengah
• Permukaan koneksi
• Panjang bagian
• Lubang pemanas
• Saluran pendingin
• Posisi masuk dan keluar air
• Bukaan umpan, umpan samping, atau ventilasi

Ini membantu menghindari reproduksi dimensi yang rusak sambil tetap mempertahankan antarmuka yang diperlukan oleh lini ekstrusi yang ada.

Untuk evaluasi awal, harap berikan:

1. Model ekstruder dan posisi barrel
2. Gambar atau sampel barrel yang ada
3. Informasi lubang dan jarak tengah
4. Posisi masuk dan keluar air pendingin
5. Bahan proses
6. Suhu operasi normal
7. Masalah kontrol suhu atau keausan barrel saat ini

Foto koneksi pendingin yang ada berguna ketika gambar tidak lengkap.

Tidak. Desain yang tepat tergantung pada geometri barrel, persyaratan termal, kondisi aliran yang tersedia, dan antarmuka mesin yang ada.

Ya. Lokasi port pendingin dan konfigurasi saluran dapat dievaluasi dari gambar, pengukuran, atau barrel yang ada.

Tidak. Suhu proses yang tinggi juga dapat terkait dengan konfigurasi sekrup, geser proses, kondisi pengumpanan, atau beban operasi.

Ya. Konfigurasi saluran pendingin dan pemilihan material atau liner dapat dicocokkan secara terpisah sesuai dengan kondisi termal dan keausan aplikasi.

Jika barrel Anda yang ada memiliki masalah kontrol suhu, koneksi pendingin yang tidak cocok, atau memerlukan penggantian OEM, kirimkan gambar barrel, model mesin, tata letak port pendingin, dan informasi proses kepada kami.

Kami dapat mengevaluasi:

Dimensi barrel → Saluran pendingin → Koneksi air → Zona proses → Material → Perlindungan keausan → Kecocokan penggantian OEM

Kirim Data Barrel Anda untuk Tinjauan Saluran Pendingin dan Penggantian OEM
