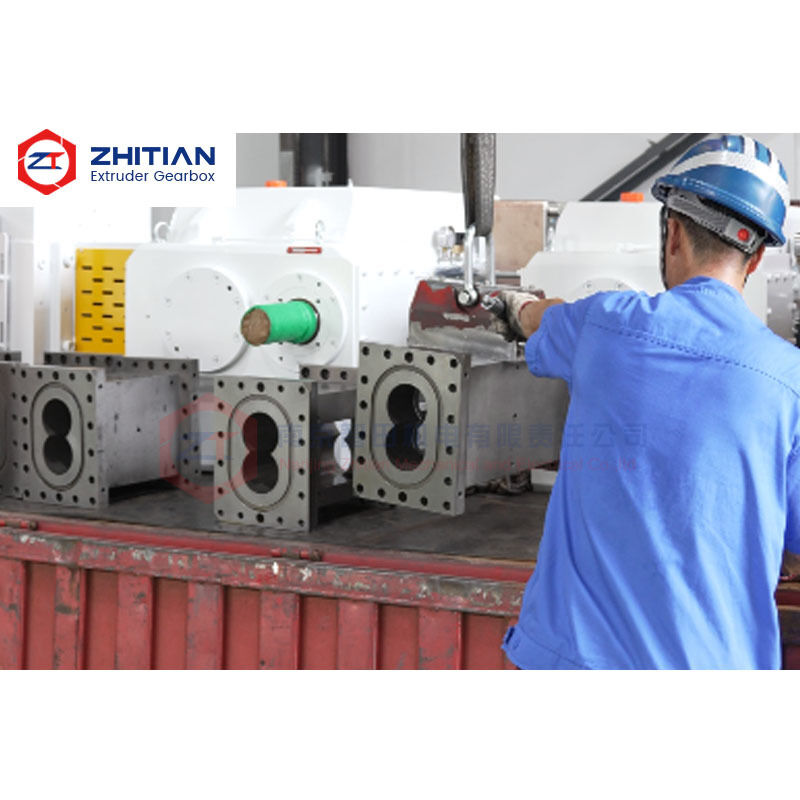

Barel Ekstruder Sekrup Kembar Presisi dengan Liner Bimetalik Berbasis Nikel

Barel ekstruder sekrup kembar bimetalik presisi ini dirancang untuk aplikasi penggantian di mana ketahanan aus saja tidak cukup. Geometri lubang yang akurat, jarak tengah, dan dimensi koneksi juga harus dipertahankan sehingga barel baru berfungsi dengan benar dengan elemen sekrup yang ada dan bagian barel yang berdekatan.

Lapisan bimetalik berbasis nikel memberikan permukaan kerja yang terlindungi, sementara pemesinan presisi mengontrol dimensi kritis yang diperlukan untuk perakitan dan celah sekrup-ke-barel.

Ini membantu pengguna mengatasi masalah seperti:

• Barel pengganti yang pas secara eksternal tetapi memiliki keselarasan internal yang salah
• Celah sekrup-ke-barel yang tidak merata
• Keausan prematur yang disebabkan oleh ketidaksejajaran lubang
• Langkah internal di antara bagian barel yang berdekatan
• Kesulitan mencocokkan antarmuka barel yang ada
• Distorsi lubang setelah pemrosesan liner
• Keausan dan korosi dalam kondisi ekstrusi yang menuntut

Menambahkan lapisan tahan aus tidak secara otomatis menjadikan barel sebagai suku cadang pengganti yang baik.

Lapisan harus diintegrasikan tanpa kehilangan kontrol geometri kritis barel.

Dimensi penting meliputi:

• Ukuran lubang dalam
• Geometri lubang
• Jarak tengah
• Paralelisme
• Panjang barel keseluruhan
• Permukaan koneksi depan dan belakang
• Dimensi penentuan posisi
• Lokasi lubang baut
• Keselarasan dengan bagian barel yang berdekatan

Jika dimensi ini tidak akurat, barel mungkin masih terpasang pada mesin tetapi beroperasi dengan hubungan internal yang salah terhadap sekrup.

Konsekuensi yang mungkin terjadi meliputi celah yang tidak merata, gesekan terlokalisasi, retensi material, keausan abnormal, dan pemrosesan yang tidak stabil.

Untuk alasan ini, akurasi penggantian harus dievaluasi bersama dengan kinerja lapisan.

Ekstrusi sekrup kembar bergantung pada celah yang terkontrol antara elemen sekrup dan lubang barel.

Jika satu sisi lubang lebih dekat ke sekrup daripada sisi lain, atau jika jarak tengah tidak benar, celah kerja menjadi tidak merata.

Ini dapat menyebabkan:

• Kontak terlokalisasi atau keausan yang dipercepat
• Aliran material yang tidak merata
• Peningkatan aliran balik di area yang aus
• Perubahan dalam pengembangan tekanan
• Pengurangan pengulangan proses
• Umur elemen sekrup baru yang lebih pendek

Oleh karena itu, barel ekstruder pengganti presisi harus mereproduksi geometri internal yang diperlukan, bukan hanya dimensi pemasangan eksternal.

Saat mengganti barel yang aus, kondisi elemen sekrup yang ada juga harus diperiksa. Dimensi barel baru seharusnya tidak hanya mereproduksi keausan yang sudah ada pada komponen lama.

Lapisan dalam adalah permukaan yang langsung terpapar pada material yang diproses.

Sistem paduan berbasis nikel dapat dipertimbangkan ketika proses memerlukan kombinasi:

• Ketahanan aus
• Ketahanan korosi
• Perlindungan permukaan yang stabil
• Daya tahan operasi berkelanjutan

Bahan menuntut yang khas dapat mencakup polimer terisi, bahan daur ulang, senyawa fungsional, dan formulasi yang mengandung aditif yang agresif secara kimia.

Komposisi lapisan yang tepat harus dipilih sesuai dengan material aktual dan mekanisme kegagalan.

Untuk kondisi terutama abrasif, ketahanan aus mungkin menjadi prioritas. Ketika serangan kimia terjadi bersamaan dengan abrasi, ketahanan korosi juga harus dipertimbangkan.

Tujuannya adalah untuk mencocokkan permukaan kerja dengan proses daripada memilih lapisan hanya dari nilai kekerasan.

Ekstruder sekrup kembar tersegmentasi menggunakan beberapa bagian barel yang dirakit secara berurutan.

Lubang internal bagian-bagian ini harus membentuk jalur aliran yang berkelanjutan.

Jika bagian pengganti memiliki posisi lubang atau geometri permukaan koneksi yang salah, langkah internal dapat muncul di sambungan.

Ini dapat berkontribusi pada:

• Retensi material
• Pemanasan berlebih lokal
• Degradasi polimer
• Pembersihan yang sulit
• Fluktuasi tekanan
• Keausan terlokalisasi di dekat koneksi

Untuk proyek penggantian, dimensi koneksi depan dan belakang oleh karena itu harus diperiksa bersama dengan lubang internal.

Gambar asli lebih disukai. Jika hanya sampel bekas yang tersedia, dimensi yang aus atau rusak harus diidentifikasi terlebih dahulu sebelum barel baru diproduksi.

Barel dapat diproduksi sesuai dengan:

• Gambar teknis asli
• Sampel barel yang ada
• Dimensi terukur
• Informasi antarmuka mesin
• Persyaratan proses

Detail yang dapat disesuaikan meliputi:

• Geometri lubang
• Jarak tengah
• Panjang barel
• Permukaan koneksi
• Fitur penentuan posisi
• Tata letak lubang baut
• Port pengumpanan dan ventilasi
• Antarmuka pengumpan samping
• Lubang pemanas
• Saluran pendingin
• Lubang sensor suhu
• Bahan lapisan

Tujuannya adalah untuk mereproduksi antarmuka dan geometri kerja yang diperlukan sambil meningkatkan perlindungan lubang dalam jika diperlukan.

Inspeksi presisi sangat penting setelah tahap pemrosesan lapisan dan lubang.

Inspeksi dapat mencakup:

• Dimensi lubang dalam
• Jarak tengah
• Geometri lubang
• Paralelisme
• Panjang keseluruhan
• Akurasi permukaan koneksi
• Dimensi penentuan posisi
• Lokasi lubang baut
• Dimensi port
• Kondisi permukaan lapisan
• Penyegelan saluran pendingin
• Verifikasi material

Catatan inspeksi dapat disimpan untuk ketertelusuran dimensi dan pesanan berulang di masa mendatang.

Setelah konfigurasi penggantian dikonfirmasi, data dimensi yang disimpan juga dapat menyederhanakan produksi suku cadang cadangan selanjutnya.

Mohon berikan:

1. Merek ekstruder dan informasi mesin
2. Gambar barel asli, jika tersedia
3. Sampel barel bekas atau dimensi terperinci
4. Dimensi lubang
5. Jarak tengah
6. Panjang barel keseluruhan
7. Dimensi antarmuka depan dan belakang
8. Kondisi elemen sekrup
9. Polimer yang diproses
10. Informasi pengisi dan aditif
11. Pola keausan atau korosi yang ada
12. Bahan lapisan yang diperlukan, jika ditentukan
13. Jumlah yang dibutuhkan

Untuk sampel bekas, foto dan pengukuran keausan membantu untuk memisahkan dimensi desain asli dari dimensi yang berubah karena keausan layanan.

Mengapa akurasi dimensi penting untuk barel bimetalik?

Karena kinerja lapisan saja tidak dapat mengkompensasi geometri lubang atau jarak tengah yang salah. Ketidakcocokan dimensi yang buruk dapat menciptakan celah yang tidak merata dan keausan terlokalisasi.

Apakah lapisan berbasis nikel cocok untuk setiap aplikasi?

Tidak. Lapisan harus dipilih sesuai dengan abrasi, korosi, suhu, dan material yang diproses. Sistem material lain mungkin lebih cocok untuk beberapa aplikasi.

Bisakah barel yang aus digunakan sebagai sampel manufaktur?

Ya, tetapi dimensi yang aus harus diidentifikasi terlebih dahulu. Barel pengganti harus mereproduksi geometri desain yang benar daripada menyalin keausan yang ada.

Haruskah elemen sekrup diperiksa saat mengganti barel?

Ya. Keausan sekrup dan barel memengaruhi celah kerja yang sama. Elemen sekrup yang aus parah dapat mengurangi manfaat memasang barel presisi baru.

Kirimkan gambar barel Anda, sampel bekas, atau informasi dimensi kritis.

Kami dapat membantu mengevaluasi:

• Dimensi mana yang kritis untuk kompatibilitas penggantian
• Apakah lubang dan jarak tengah yang ada telah berubah karena keausan
• Apakah lapisan bimetalik berbasis nikel cocok
• Apakah elemen sekrup juga harus diperiksa
• Dimensi mana yang harus dikonfirmasi sebelum manufaktur

Kirim Gambar Barel Anda untuk Tinjauan Penggantian Presisi
