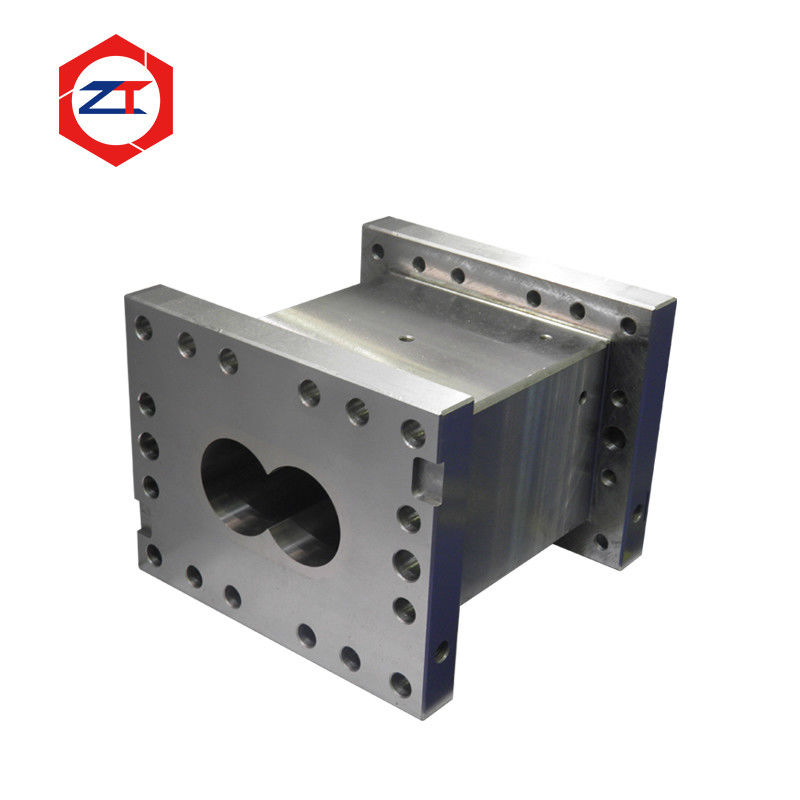

Set Elemen Sekrup dan Barel Sekrup Kembar 65mm untuk Ekstrusi Lembaran PET

65mm Twin Screw Barrel dan Screw Element Set untuk PET Sheet Extrusion

Ini 65mm set barrel dan elemen sekrup kembar dirancang untuk garis ekstrusi lembaran PET yang membutuhkan komponen penggantian yang cocok daripada membeli barrel dan elemen sekrup secara terpisah.

Konfigurasi didasarkan pada Model 65 sistem sekrup kembar denganΦ63 mm lubang barel dan jarak pusat 52 mmKonfigurasi produk asli menggabungkan struktur barel yang dilapisi secara keseluruhan dengan elemen sekrup W6Mo5Cr4V2 (6542) dan dapat mencakup bagian barel tertutup, makan, ventilasi dan kombinasi.

Dengan mengevaluasi elemen barel dan sekrup sebagai satu sistem kerja, set pengganti membantu mempertahankan geometri yang benar, kompatibilitas perakitan dan celah sekrup-ke-barel.

Masalah khas yang dapat ditangani meliputi:

• Elemen barel dan sekrup yang dibeli dari sumber yang berbeda tidak cocok dengan benar
• Kebersihan yang berlebihan setelah mengganti hanya elemen sekrup yang usang
• Barel baru dipasang dengan sekrup yang sudah sangat usang
• Dimensi spline atau elemen sekrup yang salah
• Dimensi tong ventilasi yang tidak sesuai dengan jalur PET yang ada
• Kesulitan mereproduksi konfigurasi ekstrusi yang lebih tua

Spesifikasi Utama

Halaman produk yang ada mencantumkan dimensi utama Model 65 ini dan mengidentifikasi produk sebagai tong berlapis keseluruhan yang dikombinasikan dengan 6542 elemen sekrup.

Mengapa Mengganti Barrel dan Elemen Sekrup sebagai Set yang Cocok?

Elemen lubang barel dan sekrup bekerja sama untuk menciptakan celah pengolahan yang sebenarnya di dalam ekstruder sekrup kembar.

Selama produksi jangka panjang, kedua komponen secara bertahap akan usang.

Jika hanya elemen sekrup yang diganti sementara lubang barel sudah terlalu besar, sekrup baru mungkin masih beroperasi dengan celah yang berlebihan.

Demikian pula, memasang tong baru sambil terus menggunakan elemen sekrup yang sangat usang mungkin tidak mengembalikan kondisi kerja asli.

Untuk ekstrusi lembaran PET, clearance kerja yang tidak benar dapat berkontribusi pada:

• Aliran material kembali
• Efisiensi pengangkutan yang berkurang
• Tekanan yang tidak stabil
• Perubahan perilaku pengisian
• Pengulangan proses yang lebih rendah

Untuk sistem yang sangat usang, mengevaluasi elemen barel dan sekrup bersama memberikan dasar yang lebih baik untuk penggantian.

Barel yang dilapisi secara keseluruhan untuk perlindungan haus

Konfigurasi tong menggunakan badan baja struktural dikombinasikan dengan lapisan keseluruhan.

Konstruksi ini memungkinkan bahan bor kerja untuk dipilih sesuai dengan kondisi proses yang sebenarnya sementara tubuh tong luar memberikan dukungan struktural.

Halaman saat ini juga mencantumkan beberapa pilihan lapisan dan bahan tong untuk kondisi keausan, korosi dan kombinasi keausan-korosi.

Untuk pengolahan PET, pemilihan bahan harus mempertimbangkan:

• Tingkat kontaminasi PET daur ulang
• Filler atau aditif
• Suhu pengolahan
• Pola keausan tong yang ada
• Masa pakai yang dibutuhkan
• Kondisi pembersihan dan operasi

Oleh karena itu, lapisan harus dipilih berdasarkan kondisi kegagalan yang sebenarnya dan bukan hanya kekerasan.

W6Mo5Cr4V2 elemen sekrup

W6Mo5Cr4V2, yang biasa disebut sebagai 6542, digunakan untuk elemen sekrup dalam konfigurasi saat ini.

Elemen sekrup pengganti dapat diproduksi sesuai dengan susunan sekrup yang ada, termasuk:

• Elemen pengangkut
• Elemen pengikat
• Elemen terbalik
• Unsur-unsur transisi
• Profil sekrup yang disesuaikan

Dimensi penting termasuk diameter luar, panjang elemen, pitch, spline internal dan koneksi dengan elemen sekrup yang berdekatan.

Untuk proyek penggantian, baik profil kerja eksternal dan koneksi poros internal harus sesuai dengan peralatan yang ada.

Bagian barel untuk ekstrusi lembaran PET

Ekstrusi lembaran PET mungkin membutuhkan lebih dari tong tertutup standar.

Tergantung pada konfigurasi mesin, bagian tong dapat mencakup:

• Barel pakan
• Barel pengolahan tertutup
• Barel ventilasi
• Bagian ventilasi vakum
• Barel kombinasi
• Bagian proses yang disesuaikan

Halaman yang ada secara khusus mengidentifikasi barel ventilasi dan kombinasi untuk ekstrusi lembaran PET.

Untuk pengolahan PET, bagian ventilasi sangat penting ketika proses membutuhkan penghapusan kelembaban atau komponen volatil.

Karena itu, tong ventilasi pengganti harus sesuai tidak hanya dengan jarak lubang dan pusat, tetapi juga dengan lubang ventilasi, antarmuka pemasangan dan bagian tong sekitarnya.

Penggantian yang tepat dari gambar atau sampel

Set elemen barel dan sekrup dapat direproduksi sesuai dengan:

• Gambar teknis asli
• Sampel barel yang ada
• Sampel elemen sekrup yang ada
• Dimensi yang diukur
• Konfigurasi sekrup lengkap

Dimensi tong kritis meliputi:

• Φ63 mm lubang
• Jarak pusat 52 mm
• Panjang tong
• Wajah koneksi
• Posisi lubang baut
• Pembukaan ventilasi
• Antarmuka pemanasan dan pendinginan

Untuk elemen sekrup, spline, pitch, profil dan total panjang dipasang juga harus dikonfirmasi.

Jika komponen yang sudah dipakai digunakan sebagai sampel, penggunaan layanan harus dipisahkan dari dimensi desain asli sebelum pembuatan.

Manufaktur dan Inspeksi

Pemeriksaan dapat mencakup:

• Dimensi lubang barel
• Jarak pusat
• Dimensi antarmuka tong
• Diameter luar elemen sekrup
• Spline internal
• Panjang dan profil elemen
• Verifikasi bahan
• Penutup saluran pendingin
• Kompatibilitas perakitan

Data dimensi dapat disimpan setelah konfirmasi untuk menyederhanakan pesanan penggantian berulang di masa depan.

Informasi yang Dibutuhkan untuk Evaluasi

Silahkan berikan:

1. Model ekstruder
2. Gambar atau sampel tong
3. Gambar atau sampel elemen sekrup
4. Konfigurasi sekrup lengkap, jika tersedia
5. Jenis bahan PET
6. PET murni atau daur ulang
7. Kondisi keausan saat ini
8. Bahan barel dan sekrup yang ada
9. Konfigurasi ventilasi
10. Jumlah yang dibutuhkan

FAQ

Dapatkah barel dan elemen sekrup dipesan bersama-sama?
Ya. halaman ini secara khusus diposisikan sebagai set pengganti yang cocok.

Apakah diameter lubang 65 mm?
Konfigurasi Model 65 saat ini menggunakan lubang Φ63 mm dan jarak pusat 52 mm.

Apakah hanya komponen yang sudah usang yang bisa diganti?
Ya, tapi sisa barel dan komponen sekrup harus diperiksa untuk memastikan bahwa jarak kerja tetap dapat diterima.

Dapatkah bahan ini ditingkatkan?
Ya, bahan lapisan barel dan elemen sekrup dapat dipertimbangkan kembali sesuai dengan kondisi penggunaan, korosi dan pengolahan PET yang sebenarnya.

Kirimkan gambar barel, sampel elemen sekrup atau dimensi yang ada.Kita dapat mengevaluasi apakah barel dan sekrup harus diganti bersama-sama dan mengkonfirmasi dimensi kritis sebelum pembuatan.

Kirimkan Pet Anda Extruder Barrel dan data sekrup untuk Tinjauan Teknis
