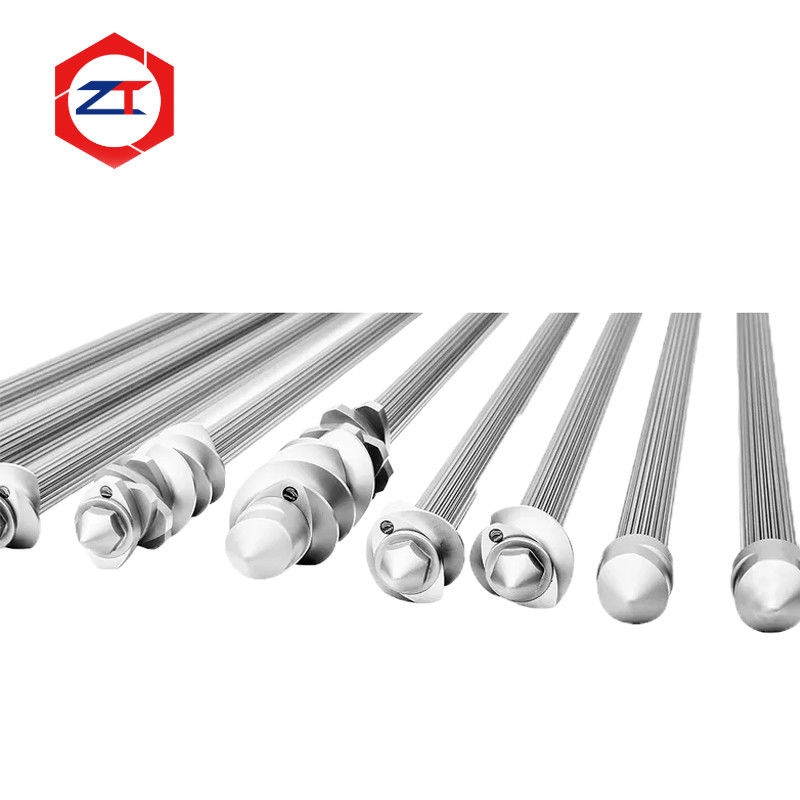

Poros Ekstruder Sekrup Ganda 71mm untuk Penggantian OEM Kelas 75
Ketika poros pada jalur ekstrusi kelas 75 yang ada menjadi aus, bengkok, atau rusak, menemukan pengganti bukanlah sekadar memesan poros lain dengan diameter nominal yang sama.
Ini poros ekstruder sekrup ganda 71mm dirancang untuk penggantian OEM sistem ekstrusi sekrup ganda ko-rotasi kelas 75 yang ada di mana poros baru harus terus bekerja dengan elemen sekrup yang ada, sambungan gearbox, dan struktur penguncian pelanggan.
Produk saat ini didasarkan pada sistem sekrup 71 mm dan mendukung opsi material termasuk 40CrNiMo, WR15E, dan WR30, bersama dengan konfigurasi poros yang disesuaikan dan desain dengan atau tanpa pendinginan.
Tujuan penggantian sangatlah sederhana:
Cocokkan mesin yang ada secara akurat tanpa mereproduksi keausan yang sudah ada pada poros lama.
Masalah Apa yang Dipecahkan oleh Poros Pengganti 71mm?
Jalur ekstrusi yang lebih tua mungkin tetap produktif secara mekanis bahkan ketika komponen transmisi individu sulit didapatkan.
Masalah pelanggan yang umum meliputi:
- Keausan poros asli atau kerusakan spline
- Poros bengkok atau patah
- Peningkatan celah antara poros dan elemen sekrup
- Suku cadang asli menjadi sulit didapatkan
- Waktu tunggu yang lama untuk komponen pengganti
- Elemen sekrup baru tidak lagi pas dengan poros lama dengan benar
- Gambar asli yang hilang atau tidak lengkap
Dalam situasi ini, poros pengganti harus dievaluasi sebagai bagian dari rakitan sekrup lengkap daripada sebagai batang baja yang terisolasi.
Dirancang untuk Rakitan Elemen Sekrup 71mm yang Ada
Rakitan sekrup ganda modular berisi beberapa elemen pengangkut, blok pengaduk, dan elemen pencampur yang dipasang di sepanjang poros.
Untuk poros ekstruder pengganti OEM, poros baru harus tetap kompatibel dengan elemen sekrup yang akan terus digunakan.
Dimensi kritis meliputi:
Profil spline → Dimensi spline → Diameter poros → Penentuan posisi elemen → Panjang keseluruhan → Antarmuka penguncian ujung
Poros yang hanya sedikit berbeda dalam geometri spline atau dimensi penentuan posisi dapat menimbulkan masalah selama perakitan.
Oleh karena itu, tujuannya bukan hanya untuk mencapai ukuran mesin nominal 71 mm. Antarmuka lengkap antara poros dan elemen sekrup harus direproduksi secara akurat.
Penggantian OEM Membutuhkan Lebih dari Sekadar Menyalin Poros Lama
Poros lama dapat berguna sebagai referensi pengukuran, tetapi tidak boleh secara otomatis diperlakukan sebagai standar desain asli.
Setelah bertahun-tahun beroperasi, spline mungkin sudah kehilangan material. Permukaan yang mentransmisikan torsi mungkin menunjukkan keausan lokal, dan poros mungkin mengalami deformasi.
Jika dimensi yang aus ini disalin secara langsung, poros baru dapat mereproduksi celah perakitan yang berlebihan.
Untuk proyek penggantian, komponen yang ada harus dievaluasi terlebih dahulu untuk membedakan:
Dimensi fungsional asli dari keausan layanan.
Jika gambar tersedia, gambar tersebut dapat dibandingkan dengan poros yang digunakan. Jika gambar tidak tersedia, poros dan elemen sekrup yang cocok dapat diukur bersama.
Pemilihan Material Sesuai Kondisi Operasi
Produk yang ada mencantumkan 40CrNiMo, WR15E, dan WR30 sebagai opsi material.
Material yang tepat harus dipilih sesuai dengan persyaratan transmisi aktual daripada sekadar memilih grade termahal.
Pertimbangan penting meliputi:
- Torsi aktual yang ditransmisikan
- Kecepatan sekrup
- Geometri spline
- Beban operasi berkelanjutan
- Fluktuasi torsi
- Formulasi material
- Riwayat layanan poros yang ada
Jika poros sebelumnya gagal karena beban berlebih berulang, mengubah material saja mungkin tidak menyelesaikan masalah akar.
Kapasitas output gearbox dan beban produksi aktual juga harus ditinjau.
Kesesuaian Spline Mempengaruhi Transmisi Torsi dan Perakitan
Spline poros mentransmisikan torsi ke spline internal setiap elemen sekrup.
Jika kesesuaian menjadi terlalu longgar, perubahan torsi berulang dapat meningkatkan gerakan relatif dan keausan antarmuka.
Jika kesesuaian terlalu ketat, pemasangan dan pelepasan elemen sekrup bisa menjadi sulit.
Untuk poros ekstruder sekrup ganda 71mm, tujuannya adalah keterlibatan spline yang terkontrol yang memberikan transfer torsi yang andal dan perakitan elemen sekrup yang praktis.
Ini sangat penting ketika pelanggan bermaksud untuk menyimpan elemen sekrup yang ada dan hanya mengganti poros.
Cocokkan Gearbox dan Antarmuka Ujung
Spline elemen sekrup hanyalah satu sisi dari masalah penggantian.
Ujung poros yang berlawanan juga harus cocok dengan sistem transmisi dan penguncian yang ada.
Oleh karena itu, evaluasi penggantian harus mengkonfirmasi:
Sambungan sisi gearbox → Panjang poros → Posisi elemen sekrup → Struktur penguncian depan → Pengaturan pendinginan
Produk saat ini dapat dikonfigurasi dengan atau tanpa sistem pendingin tergantung pada desain mesin yang ada.
Untuk mesin yang lebih tua, mempertahankan antarmuka ini dapat memungkinkan pelanggan mengganti poros yang aus tanpa perlu memodifikasi peralatan ekstrusi di sekitarnya.
Kapan Poros dan Elemen Sekrup Harus Diperiksa Bersama?
Jika elemen sekrup baru terasa longgar pada poros lama, spline poros mungkin sudah aus.
Namun, spline internal elemen sekrup yang ada juga bisa aus.
Oleh karena itu, ketika celah berlebihan dilaporkan, lebih baik untuk memeriksa:
Spline poros + Spline internal elemen sekrup + Kesesuaian perakitan aktual
Mengganti hanya satu sisi antarmuka yang aus parah mungkin tidak mengembalikan kesesuaian yang dimaksud.
Ini juga membantu menentukan apakah pelanggan hanya membutuhkan poros baru atau apakah elemen sekrup yang dipilih harus diganti pada saat yang sama.
Informasi yang Dibutuhkan untuk Tinjauan Penggantian
Untuk memulai, berikan:
- Model ekstruder yang ada atau kelas mesin
- Gambar atau sampel poros yang ada
- Elemen sekrup yang cocok atau data spline
- Panjang poros keseluruhan
- Informasi sambungan sisi gearbox
- Foto keausan spline, bengkok, atau kerusakan
Jika gambar asli tidak tersedia, poros yang digunakan dan elemen yang cocok dapat diukur untuk merekonstruksi dimensi fungsional.
FAQ
Apakah poros ini hanya dipilih berdasarkan diameter sekrup 71 mm?
Tidak. Ukuran sekrup nominal mengidentifikasi kelas mesin umum, tetapi geometri spline, panjang poros, antarmuka ujung, dan dimensi penguncian juga harus cocok.
Bisakah Anda memproduksi poros tanpa gambar asli?
Ya. Poros yang ada dan elemen sekrup yang cocok dapat diukur, tetapi area yang aus harus diidentifikasi terlebih dahulu.
Bisakah saya menyimpan elemen sekrup saya yang ada?
Dalam banyak proyek penggantian, ya, asalkan spline internal dan permukaan perakitan lainnya tetap dalam kondisi yang dapat diterima.
Bisakah material dan struktur pendinginan disesuaikan?
Ya. Produk saat ini mendukung beberapa opsi material dan konfigurasi dengan atau tanpa pendinginan poros.
Minta Tinjauan Penggantian Poros 71mm
Jika jalur ekstrusi kelas 75 Anda memiliki poros yang aus, bengkok, atau tidak tersedia, kirimkan kepada kami poros, gambar, atau dimensi yang ada bersama dengan elemen sekrup yang cocok.
Kami dapat mengevaluasi:
Kesesuaian spline → Dimensi poros → Antarmuka gearbox → Struktur penguncian → Material → Konfigurasi pendinginan
sebelum manufaktur.
