Poros Ekstruder Ulir Ganda yang Diuji Ultrasonik untuk Transmisi Torsi yang Andal

Poros Ekstruder Sekrup Ganda yang Diuji Ultrasonik untuk Transmisi Torsi yang Andal

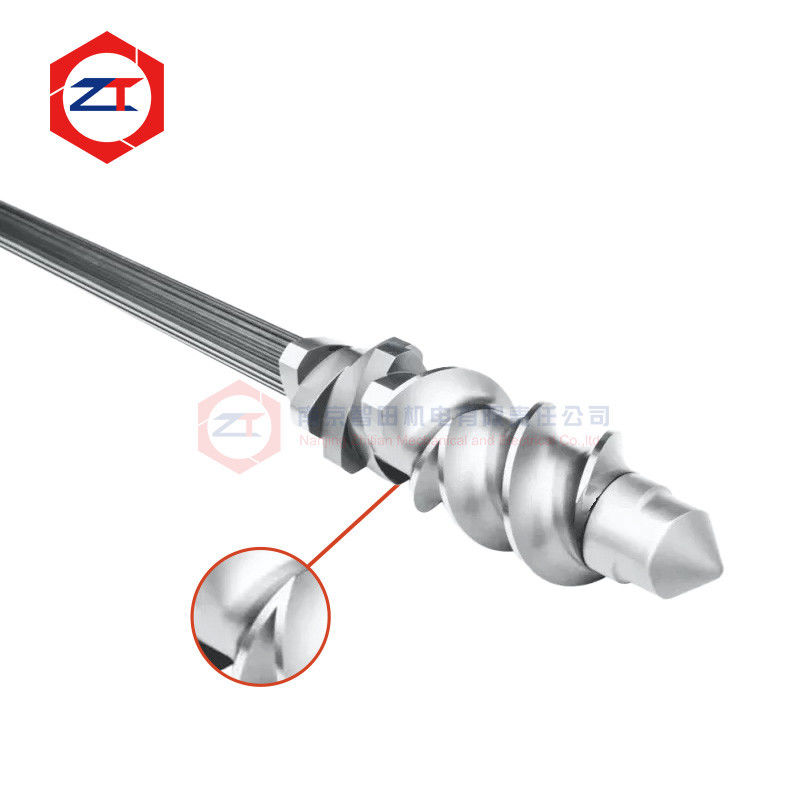

A poros ekstruder sekrup ganda beroperasi di bawah beban torsi berkelanjutan sambil mentransmisikan torsi gearbox ke setiap elemen sekrup yang terpasang di sepanjang poros. Untuk alasan ini, akurasi dimensi saja tidak cukup saat mengevaluasi poros pengganti.

Permukaan luar mungkin dimesin dengan benar, tetapi materialnya sendiri juga harus cocok untuk pembebanan jangka panjang.

Poros ini oleh karena itu diposisikan di sekitar dua persyaratan: penggantian OEM yang akurat dan inspeksi kualitas material internal. Deteksi cacat ultrasonik digunakan sebagai metode pengujian non-destruktif untuk membantu mengidentifikasi diskontinuitas internal yang tidak dapat dievaluasi hanya dengan inspeksi visual atau dimensi.

Konfigurasi saat ini mencakup opsi material WR15E, WR30, dan 40CrNiMo, konstruksi poros padat, panjang yang dapat disesuaikan, dan desain dengan atau tanpa pendinginan.

Mengapa Menginspeksi Poros Ekstruder dengan Pengujian Ultrasonik?

Poros dapat lulus inspeksi dimensi eksternal sambil tetap memerlukan verifikasi tambahan kondisi material.

Inspeksi dimensi menjawab pertanyaan seperti:

Apakah spline sudah benar? Apakah diameter dalam toleransi? Apakah panjang poros sudah benar? Apakah antarmuka cocok dengan mesin yang ada?

Pengujian ultrasonik menjawab pertanyaan yang berbeda:

Apakah ada bukti diskontinuitas internal dalam material yang diperiksa?

Kedua inspeksi ini tidak boleh dikacaukan.

Untuk komponen yang berulang kali membawa torsi selama ekstrusi, kondisi material dan akurasi pemesinan keduanya penting. Deteksi cacat ultrasonik menambahkan langkah kontrol kualitas lain sebelum poros digunakan; itu tidak menggantikan inspeksi dimensi, kontrol perlakuan panas, atau pemilihan gearbox dan proses yang benar.

Transmisi Torsi yang Andal Dimulai dengan Desain Poros yang Lengkap

Poros mentransfer torsi dari output gearbox ke rakitan sekrup modular.

Keandalan operasinya bergantung pada lebih dari sekadar kekuatan material. Faktor penting meliputi:

• Torsi yang ditransmisikan sebenarnya
• Diameter poros
• Profil spline dan geometri penampang
• Kecepatan sekrup
• Beban operasi berkelanjutan
• Fluktuasi torsi selama pemrosesan
• Konfigurasi elemen sekrup
• Riwayat kegagalan yang ada

Jika poros sebelumnya patah, terpelintir, atau mengalami kerusakan spline yang parah, hanya mereproduksi dimensi asli mungkin tidak cukup. Kondisi operasi juga harus ditinjau untuk menentukan apakah beban berlebih, keausan, keselarasan, atau faktor mekanis lain berkontribusi pada kegagalan.

Pemilihan Material Sesuai Beban Operasi

Produk saat ini menawarkan opsi material termasuk WR15E, WR30, dan 40CrNiMo.

Material harus dipilih sesuai dengan ukuran poros sebenarnya, persyaratan torsi, dan kondisi ekstrusi daripada hanya berdasarkan nama material.

Misalnya, lini ekstrusi yang lebih besar yang memproses senyawa yang sangat terisi dapat mengekspos poros ke kondisi pembebanan yang berbeda dari mesin yang lebih kecil yang menjalankan formulasi polimer yang relatif stabil.

Oleh karena itu, pemilihan material harus dipertimbangkan bersama dengan sistem transmisi yang lengkap:

Output Gearbox → Poros → Koneksi Spline → Elemen Sekrup → Beban Proses

Ini membantu menghindari memperlakukan poros sebagai suku cadang cadangan yang terisolasi.

Penggantian OEM Membutuhkan Lebih dari Sekadar Mencocokkan Panjang Keseluruhan

Untuk poros ekstruder sekrup ganda pengganti OEM, panjang keseluruhan dan diameter nominal hanyalah dimensi dasar.

Poros pengganti juga harus cocok:

Profil spline → Dimensi spline → Posisi penempatan elemen sekrup → Koneksi sisi gearbox → Struktur pengunci ujung depan → Pengaturan pendinginan

Produk saat ini mendukung panjang dan konstruksi yang dapat disesuaikan dengan atau tanpa pendinginan, memungkinkan poros untuk diadaptasi ke konfigurasi mesin ekstrusi yang ada yang berbeda.

Jika gambar asli tidak tersedia, poros yang ada atau elemen sekrup yang cocok dapat diukur.

Namun, keausan harus diidentifikasi terlebih dahulu. Menyalin langsung spline lama yang sudah kehilangan material dapat mereproduksi celah yang berlebihan pada komponen baru.

Pengujian Ultrasonik dan Inspeksi Dimensi Melayani Tujuan yang Berbeda

Proses inspeksi poros yang andal harus mempertimbangkan integritas material dan geometri.

Deteksi Cacat Ultrasonik

Pengujian ultrasonik digunakan untuk memeriksa material secara internal tanpa memotong komponen. Tujuannya adalah untuk membantu mengidentifikasi indikasi internal yang dapat dilaporkan sesuai dengan prosedur inspeksi yang berlaku.

Inspeksi Dimensi

Inspeksi dimensi mengonfirmasi geometri yang diperlukan untuk perakitan, termasuk dimensi spline, diameter poros, permukaan penempatan, dan antarmuka ujung.

Verifikasi Kesesuaian Spline

Poros juga harus pas dengan elemen sekrup yang terpasang padanya. Celah yang berlebihan dapat berkontribusi pada gerakan berulang dan keausan antarmuka, sementara kesesuaian yang terlalu ketat dapat menimbulkan kesulitan perakitan.

Bersama-sama, pemeriksaan ini memberikan informasi yang lebih berguna daripada sekadar menggambarkan poros sebagai “presisi tinggi."

Kapan Poros yang Ada Harus Dievaluasi untuk Penggantian?

Poros harus diperiksa ketika pelanggan mengamati masalah seperti:

• Keausan spline berulang
• Elemen sekrup menjadi longgar pada poros
• Poros terpelintir atau deformasi permanen
• Poros patah
• Kesulitan memasang elemen sekrup pengganti
• Keausan yang terlihat pada permukaan yang mentransmisikan torsi
• Poros usang yang tidak lagi dapat diperoleh dari pemasok asli

Penyebab harus diidentifikasi sebelum penggantian jika memungkinkan.

Misalnya, poros pengganti yang lebih kuat saja tidak akan memperbaiki sistem yang berulang kali beroperasi di luar jangkauan torsi yang sesuai.

Periksa Poros dan Elemen Sekrup Bersama-sama

Poros dan elemen sekrup membentuk satu antarmuka transmisi torsi.

Jika spline poros eksternal aus, memasang elemen sekrup baru masih dapat menghasilkan celah yang berlebihan.

Demikian pula, jika spline internal elemen sekrup yang ada aus parah, memasang poros baru mungkin tidak mengembalikan kesesuaian yang dimaksud.

Oleh karena itu, untuk proyek penggantian, ada baiknya untuk mengevaluasi:

Kondisi spline poros + Kondisi spline elemen sekrup + Kesesuaian perakitan sebenarnya

Ini membantu menentukan apakah poros, elemen sekrup, atau keduanya harus diganti.

Informasi Apa yang Diperlukan untuk Evaluasi?

Untuk memulai tinjauan penggantian poros ekstruder yang diuji ultrasonik, berikan:

1. Model ekstruder
2. Gambar atau sampel poros yang ada
3. Panjang poros dan dimensi utama
4. Informasi spline atau elemen sekrup yang cocok
5. Informasi gearbox atau motor
6. Kondisi kegagalan atau keausan saat ini

Jika gambar tidak tersedia, foto dan poros yang ada dapat digunakan untuk menentukan dimensi mana yang perlu diukur.

FAQ

Mengapa pengujian ultrasonik digunakan pada poros ekstruder?

Ini menyediakan metode non-destruktif untuk memeriksa kondisi material internal. Ini melengkapi, bukan menggantikan, inspeksi dimensi dan permukaan.

Apakah pengujian ultrasonik menjamin bahwa poros tidak akan pernah gagal?

Tidak. Keandalan poros juga bergantung pada material, perlakuan panas, geometri, torsi sebenarnya, beban operasi, keselarasan, dan kondisi layanan lainnya.

Bisakah poros usang diproduksi tanpa gambar asli?

Ya. Penggantian dapat dievaluasi dari poros yang ada, elemen sekrup yang cocok, dan antarmuka mesin yang diukur, tetapi dimensi yang aus harus diidentifikasi terlebih dahulu.

Bisakah panjang poros dan struktur pendinginan disesuaikan?

Ya. Produk saat ini mendukung panjang dan konfigurasi yang dapat disesuaikan dengan atau tanpa pendinginan.

Minta Tinjauan Penggantian dan Inspeksi Poros

Jika poros Anda yang ada patah, terpelintir, mengalami keausan spline, atau tidak lagi dapat diperoleh, kirimkan kepada kami gambar atau sampel poros, model ekstruder, informasi spline, dan kondisi kegagalan saat ini.

Kami dapat mengevaluasi dimensi pengganti, persyaratan operasi, dan kebutuhan inspeksi sebelum manufaktur.

Kirim Data Poros Anda untuk Tinjauan Penggantian OEM dan Inspeksi Ultrasonik
