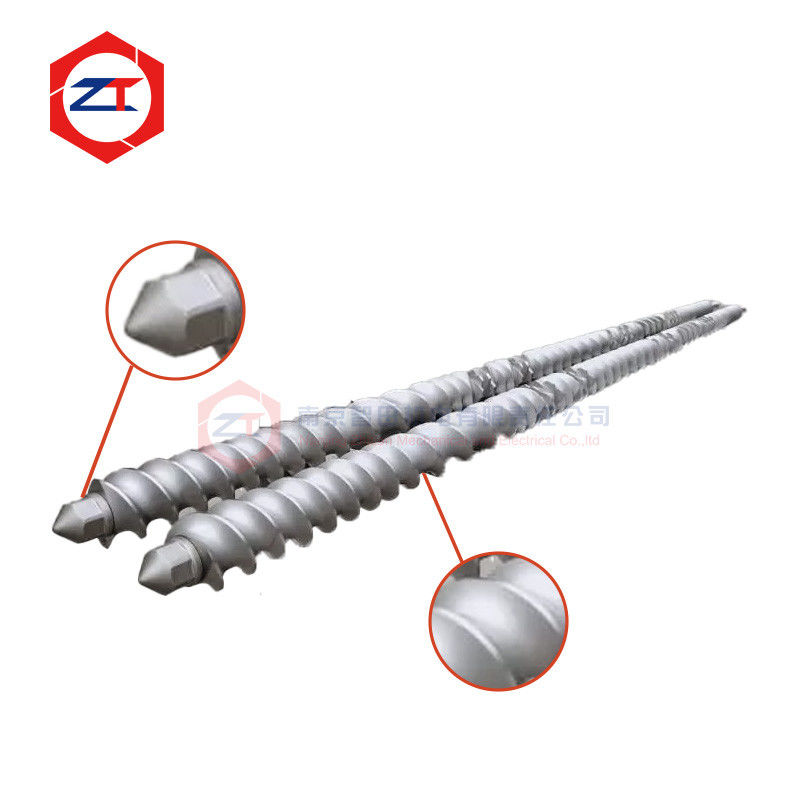

Precision Twin Screw Extruder Shaft untuk pemasangan elemen sekrup yang akurat

Poros Ekstruder Sekrup Ganda Presisi untuk Perakitan Elemen Sekrup Akurat

Sebuah poros ekstruder sekrup ganda melakukan lebih dari sekadar mentransmisikan torsi. Poros ini juga menyediakan referensi dimensi untuk setiap elemen sekrup yang dipasang di sepanjang rakitan sekrup yang lengkap.

Jika profil spline, diameter poros, kelurusan, posisi elemen, atau sambungan ujung tidak akurat, bahkan elemen sekrup yang diproduksi dengan benar mungkin menjadi sulit dipasang, mengembangkan kelonggaran berlebih, atau gagal dirakit hingga panjang total yang dibutuhkan.

Poros ekstruder presisi ini dirancang untuk penggantian OEM dan aplikasi ekstrusi sekrup ganda kustom di mana transmisi torsi yang andal dan perakitan elemen sekrup yang akurat keduanya diperlukan.

Konfigurasi yang tersedia dapat diproduksi sesuai dengan gambar asli, poros yang ada, antarmuka elemen sekrup, atau dimensi mesin yang diukur. Pilihan produk saat ini mencakup kapasitas torsi dan panjang yang disesuaikan, material 40CrNiMoA, dan deteksi cacat ultrasonik.

Masalah Apa yang Dapat Disebabkan oleh Poros yang Tidak Akurat atau Aus?

Poros dapat tetap utuh secara visual sementara spline atau permukaan kerjanya telah berubah cukup untuk memengaruhi perakitan.

Masalah umum meliputi:

• Elemen sekrup menjadi terlalu longgar pada poros
• Kelonggaran spline berlebih setelah operasi jangka panjang
• Elemen pengganti baru sulit dipasang
• Kesesuaian yang tidak merata antara posisi sekrup yang berbeda
• Kesalahan perakitan yang terakumulasi di sepanjang tumpukan sekrup yang lengkap
• Fretting lokal atau keausan antara poros dan elemen sekrup
• Kesulitan mengganti poros ekstruder asli yang sudah usang

Ketika masalah ini muncul, mengganti hanya elemen sekrup mungkin tidak sepenuhnya menyelesaikan masalah.

Kondisi poros ekstruder sekrup ganda juga harus diperiksa.

Kesesuaian Spline yang Akurat Sangat Penting untuk Perakitan Elemen Sekrup

Spline adalah salah satu antarmuka terpenting dalam rakitan sekrup ganda modular.

Torsi dari gearbox ditransmisikan melalui poros dan kemudian ke elemen sekrup individu melalui sambungan ini.

Jika kelonggaran spline berlebih, perubahan beban berulang dapat menciptakan gerakan relatif antara poros dan elemen sekrup. Seiring waktu, ini dapat mempercepat keausan antarmuka.

Jika kesesuaian terlalu ketat, pemasangan dan pelepasan elemen sekrup bisa menjadi sulit.

Untuk alasan ini, tujuannya bukan hanya untuk membuat spline “ketat.” Ini adalah untuk mempertahankan hubungan dimensi yang benar antara spline poros dan sambungan internal elemen sekrup.

Untuk proyek penggantian OEM, geometri spline oleh karena itu harus diperiksa bersama dengan elemen sekrup yang ada dari pelanggan atau data dimensi asli.

Mengapa Akurasi Poros Memengaruhi Tumpukan Sekrup yang Lengkap

Ekstruder sekrup ganda dapat menggunakan banyak elemen pengangkut individu, blok pengaduk, elemen pencampur, dan elemen transisi pada satu poros.

Setiap elemen harus meluncur dengan benar ke poros dan menempel pada komponen tetangga.

Ini berarti akurasi poros memengaruhi rakitan yang lengkap, termasuk:

Kesesuaian spline → Posisi elemen → Kontak muka ujung → Panjang perakitan total → Penguncian akhir

Bahkan ketika setiap elemen sekrup diproduksi dengan benar, poros yang tidak akurat atau aus dapat menciptakan masalah perakitan di seluruh set sekrup.

Inilah sebabnya mengapa poros ekstruder presisi harus dievaluasi sebagai bagian dari rakitan sekrup yang lengkap daripada sebagai komponen baja yang terisolasi.

Pemilihan Material untuk Transmisi Torsi

Produk saat ini menggunakan 40CrNiMoA sebagai salah satu material poros yang tersedia dan mendukung pemilihan material yang disesuaikan sesuai dengan persyaratan operasi.

Pemilihan material harus mempertimbangkan:

• Torsi transmisi yang dibutuhkan
• Geometri diameter poros dan spline
• Kecepatan sekrup
• Beban operasi berkelanjutan
• Fluktuasi beban
• Ukuran mesin
• Riwayat kegagalan yang ada

Tujuannya adalah untuk memberikan kekuatan dan ketahanan lelah yang cukup tanpa hanya mengandalkan grade material nominal.

Untuk jalur ekstrusi yang sangat terbebani, poros harus dipertimbangkan bersama dengan output gearbox, konfigurasi sekrup, dan torsi proses aktual.

Deteksi Cacat Ultrasonik Sebelum Perakitan

Cacat material internal sulit diidentifikasi hanya dari permukaan eksternal yang selesai.

Spesifikasi produk yang ada mencakup deteksi cacat ultrasonik sebagai metode inspeksi non-destruktif.

Inspeksi ultrasonik dapat digunakan untuk memeriksa material poros untuk diskontinuitas internal sebelum komponen memasuki layanan jangka panjang.

Inspeksi dimensi tetap sama pentingnya karena integritas material saja tidak menjamin perakitan elemen sekrup yang benar.

Untuk poros pengganti, dimensi utama seperti geometri spline, diameter poros, permukaan posisi elemen, dan antarmuka ujung harus dikonfirmasi sebelum pengiriman.

Penggantian OEM Membutuhkan Lebih dari Sekadar Mencocokkan Panjang dan Diameter

Untuk poros ekstruder sekrup ganda pengganti OEM, panjang keseluruhan dan diameter nominal hanyalah dimensi referensi dasar.

Pengganti juga harus cocok dengan:

Profil spline → Dimensi spline → Posisi elemen sekrup → Ujung poros → Antarmuka kopling → Struktur penguncian → Konfigurasi pendinginan

Halaman saat ini mendukung panjang poros yang disesuaikan, kapasitas torsi, dan konfigurasi dengan atau tanpa pendinginan.

Jika gambar asli tidak tersedia, poros yang ada dapat diukur. Namun, permukaan spline yang aus harus diidentifikasi sebelum menentukan dimensi manufaktur akhir.

Menyalin poros yang aus secara langsung dapat mereproduksi kelonggaran perakitan yang ada pada komponen baru.

Periksa Poros dan Elemen Sekrup Bersama-sama

Ketika pelanggan melaporkan elemen sekrup longgar atau kesulitan memasang elemen baru, kami merekomendasikan untuk memeriksa kedua sisi antarmuka.

Poros yang aus dikombinasikan dengan elemen sekrup baru masih dapat menciptakan kelonggaran yang berlebihan.

Demikian pula, poros baru tidak akan menyelesaikan masalah jika spline internal dari elemen sekrup yang ada telah mengalami keausan parah.

Untuk alasan ini, evaluasi penggantian dapat mencakup:

Kondisi poros + Kondisi spline elemen sekrup + Kesesuaian perakitan

Ini memberikan dasar yang lebih andal untuk memutuskan apakah akan mengganti poros, elemen sekrup individu, atau keduanya.

Informasi Apa yang Dibutuhkan untuk Penggantian?

Untuk memulai evaluasi, berikan:

1. Model ekstruder
2. Gambar atau sampel poros yang ada
3. Panjang poros keseluruhan
4. Dimensi spline atau elemen sekrup yang cocok
5. Informasi motor atau gearbox
6. Masalah saat ini, seperti keausan spline, kerusakan, atau kesulitan perakitan

Jika gambar tidak tersedia, foto yang jelas dan poros atau elemen sekrup yang ada dapat digunakan untuk menentukan dimensi mana yang perlu diukur.

FAQ

Bisakah poros diproduksi tanpa gambar asli?

Ya. Poros yang ada atau elemen sekrup yang cocok dapat diukur, tetapi area yang aus harus diidentifikasi sebelum dimensi akhir ditentukan.

Mengapa elemen sekrup baru terasa longgar pada poros lama?

Spline internal elemen sekrup, spline poros eksternal, atau keduanya mungkin sudah aus. Kedua komponen harus diperiksa.

Apakah material poros yang lebih kuat cukup untuk mencegah kegagalan?

Belum tentu. Torsi aktual, geometri spline, dimensi poros, fluktuasi beban, dan kondisi material semuanya memengaruhi keandalan layanan.

Bisakah panjang poros dan kapasitas torsi disesuaikan?

Ya. Produk saat ini mendukung panjang dan kapasitas torsi yang disesuaikan sesuai dengan persyaratan aplikasi.

Minta Evaluasi Kesesuaian Poros dan Elemen Sekrup

Jika elemen sekrup Anda longgar, sulit dipasang, atau berulang kali aus pada sambungan spline, masalahnya mungkin tidak terbatas pada elemen sekrup.

Kirimkan gambar atau sampel poros Anda, antarmuka elemen sekrup, model ekstruder, dan masalah perakitan saat ini.

Kami dapat mengevaluasi dimensi poros, kesesuaian spline, dan persyaratan penggantian sebelum manufaktur.

Kirim Data Poros Anda untuk Tinjauan Kesesuaian Perakitan dan Penggantian OEM
