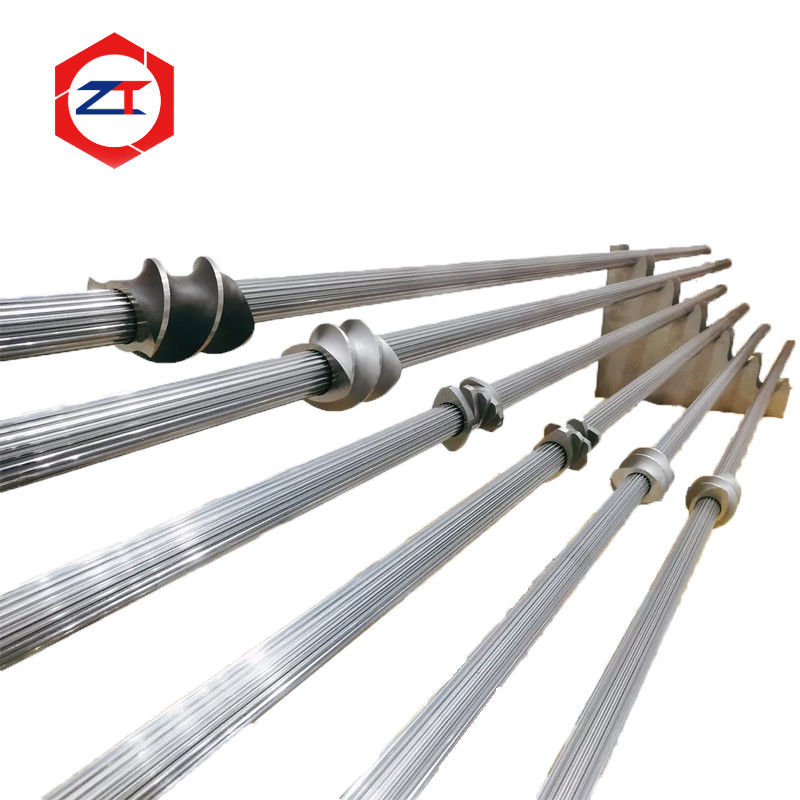

Poros Ekstruder Sekrup Kembar Spline Gulung Dingin untuk Beban Torsi Berulang

Poros Ekstruder Sekrup Kembar Spline Gulung Dingin untuk Beban Torsi Berulang

Sebuah poros ekstruder sekrup kembar terus menerus mentransfer torsi gearbox ke elemen sekrup melalui sambungan spline-nya. Selama compounding, beban yang ditransmisikan tidak selalu konstan. Perubahan viskositas material, kandungan pengisi, kondisi pengumpanan, dan konfigurasi sekrup dapat menciptakan variasi torsi berulang di sepanjang sistem transmisi.

Karena alasan ini, spline bukan sekadar fitur perakitan. Ini adalah salah satu antarmuka kritis yang mentransmisikan torsi dari rakitan sekrup lengkap.

Poros ini menggunakan proses penggulungan dingin CNC untuk pembuatan spline, dengan pilihan material termasuk WR15E, WR30, dan 40CrNiMoA. Pendinginan vakum dan konfigurasi khusus dengan atau tanpa pendinginan juga tersedia sesuai dengan desain ekstruder yang ada.

Produk ini ditujukan untuk penggantian OEM dan aplikasi ekstrusi yang menuntut di mana akurasi spline, transmisi torsi, dan pembebanan berulang jangka panjang harus dipertimbangkan bersama.

Mengapa Proses Pembuatan Spline Penting?

Spline mentransfer torsi dari poros ke setiap elemen sekrup yang dipasang di sepanjang rakitan sekrup modular.

Selama operasi, permukaan kontak berulang kali dibebani dan dilepaskan saat torsi ekstrusi berubah. Jika geometri spline, kesesuaian, atau kondisi permukaan tidak sesuai, antarmuka dapat secara bertahap mengembangkan keausan fretting, keausan kontak lokal, atau celah yang meningkat.

Penggulungan dingin membentuk profil spline melalui deformasi material yang terkontrol daripada hanya mengandalkan penghilangan material.

Bagi pelanggan, bagaimanapun, poin pentingnya bukan hanya apakah prosesnya disebut "penggulungan dingin." Spline yang sudah jadi masih perlu sesuai dengan profil, dimensi, dan antarmuka elemen sekrup yang dibutuhkan.

Proses manufaktur dan akurasi dimensi oleh karena itu harus bekerja sama.

Dirancang untuk Beban Torsi Berulang

Torsi ekstrusi jarang sekali konstan.

Perubahan dalam formulasi, laju pengumpanan, kondisi leleh, atau konsentrasi pengisi dapat mengubah beban yang ditransmisikan melalui gearbox, poros, dan elemen sekrup.

Oleh karena itu, poros harus dipilih sesuai dengan kondisi operasi lengkap daripada hanya model ekstruder.

Faktor penting meliputi torsi yang ditransmisikan aktual, diameter poros, geometri spline, kecepatan sekrup, waktu operasi berkelanjutan, fluktuasi beban, formulasi material, dan riwayat kegagalan poros sebelumnya.

Jika poros yang ada telah mengalami keausan spline, puntiran permanen, atau patah, hanya membuat poros lain dengan dimensi yang sama mungkin tidak menyelesaikan masalah yang mendasarinya.

Pertanyaan pertama seharusnya adalah:

Apakah poros asli dicocokkan dengan benar dengan beban operasi aktual?

Material dan Perlakuan Panas Harus Sesuai dengan Aplikasi

Produk saat ini mendukung WR15E, WR30, dan 40CrNiMoA, bersama dengan perlakuan panas pendinginan vakum.

Pemilihan material harus didasarkan pada persyaratan operasi daripada menggunakan satu grade untuk setiap mesin.

Misalnya, dua poros dengan diameter luar nominal yang sama dapat mengalami beban yang sangat berbeda tergantung pada torsi gearbox, kecepatan sekrup, penampang spline, dan formulasi proses.

Oleh karena itu, poros yang andal membutuhkan kombinasi yang tepat dari:

Material + Perlakuan Panas + Geometri Spline + Dimensi Poros + Torsi Operasi

Menggunakan material yang lebih kuat saja tidak mengkompensasi ukuran poros yang salah, beban operasi yang berlebihan, atau kesesuaian spline yang buruk.

Spline Gulung Dingin dan Kesesuaian Elemen Sekrup

Poros dan elemen sekrup membentuk satu sistem transmisi torsi.

Jika spline poros memiliki celah berlebihan relatif terhadap spline internal elemen sekrup, pembalikan torsi berulang dan perubahan beban dapat meningkatkan gerakan relatif pada permukaan kontak.

Jika kesesuaian terlalu ketat, pemasangan dan pelepasan bisa menjadi sulit.

Oleh karena itu, tujuannya bukan hanya untuk menghasilkan spline yang "paling ketat" yang mungkin. Tujuannya adalah keterlibatan yang terkontrol dan dapat diulang antara poros dan elemen sekrup.

Untuk proyek penggantian OEM, spline harus dievaluasi bersama dengan elemen sekrup yang ada, gambar asli, atau data dimensi yang akurat.

Penggantian OEM Membutuhkan Lebih dari Diameter Poros

Untuk poros ekstruder pengganti OEM, diameter keseluruhan dan panjang hanyalah dimensi referensi dasar.

Poros pengganti juga harus sesuai dengan mesin yang ada dalam profil spline, dimensi spline, posisi elemen sekrup, sambungan sisi gearbox, struktur pengunci depan, dan konfigurasi pendinginan.

Produk saat ini dapat dipasok dengan atau tanpa pengaturan pendinginan internal tergantung pada desain mesin.

Jika gambar asli tidak tersedia, poros yang ada dan elemen sekrup yang cocok dapat diukur.

Namun, ada aturan penting yang berlaku:

Jangan langsung mereproduksi dimensi spline yang aus.

Poros lama harus diperiksa terlebih dahulu untuk mengidentifikasi permukaan mana yang telah kehilangan material selama servis. Jika tidak, celah berlebihan dari komponen yang aus dapat direproduksi pada poros baru.

Kapan Poros Harus Diperiksa?

Jenis poros ini sangat relevan ketika lini ekstrusi menunjukkan keausan spline berulang, peningkatan celah elemen sekrup, puntiran poros, patah, kesulitan memasang elemen sekrup pengganti, atau masalah poros berulang di bawah beban proses yang berubah.

Dalam situasi ini, poros tidak boleh dievaluasi sendiri.

Output gearbox, konfigurasi sekrup, dan beban pemrosesan aktual juga harus ditinjau untuk menentukan apakah masalah tersebut berasal dari poros itu sendiri atau dari sistem transmisi yang lebih luas.

Periksa Poros dan Elemen Sekrup Bersama-sama

Memasang elemen sekrup baru pada poros yang aus mungkin masih menghasilkan celah spline yang berlebihan.

Demikian pula, memasang poros baru di dalam elemen sekrup dengan spline internal yang aus parah mungkin tidak mengembalikan kesesuaian yang dimaksud.

Untuk pekerjaan penggantian, lebih baik mengevaluasi:

Kondisi spline poros → Kondisi spline elemen sekrup → Kesesuaian aktual → Torsi operasi

Ini membantu menentukan apakah hanya poros yang perlu diganti atau apakah beberapa elemen sekrup juga harus diperbarui.

Informasi Apa yang Dibutuhkan?

Untuk tinjauan penggantian awal, berikan model ekstruder, gambar atau sampel poros yang ada, informasi spline atau elemen sekrup yang cocok, dimensi poros keseluruhan, data gearbox atau motor, dan kondisi kegagalan atau keausan saat ini.

Jika tersedia, foto keausan spline atau poros yang rusak dapat membantu mengidentifikasi area yang memerlukan pengukuran lebih dekat.

FAQ

Mengapa menggunakan spline gulung dingin pada poros ekstruder?

Proses penggulungan dingin menyediakan jalur manufaktur khusus untuk spline yang mentransmisikan torsi. Kinerja akhir masih bergantung pada profil, material, perlakuan panas, dimensi, dan beban operasi yang benar.

Apakah spline gulung dingin menjamin poros tidak akan rusak?

Tidak. Keandalan poros juga bergantung pada tingkat torsi, geometri poros, material, perlakuan panas, kesesuaian spline, keselarasan, dan kondisi operasi.

Bisakah poros lama digunakan sebagai sampel pengganti?

Ya, tetapi permukaan spline yang aus harus diidentifikasi terlebih dahulu sehingga keausan servis tidak disalin ke komponen baru.

Bisakah poros disesuaikan untuk ekstruder yang ada?

Ya. Geometri spline, panjang, antarmuka ujung, dan konfigurasi pendinginan dapat diproduksi sesuai dengan gambar, sampel, atau dimensi mesin yang diukur.

Minta Tinjauan Penggantian Poros dan Spline

Jika poros Anda yang ada menunjukkan keausan spline, puntiran, celah berulang, atau kegagalan di bawah beban torsi yang berubah, kirimkan gambar atau sampel poros, elemen sekrup yang cocok, dan informasi operasi kepada kami.

Kami dapat mengevaluasi geometri spline, dimensi poros, material, dan antarmuka pengganti sebelum manufaktur.

Kirim Data Poros Anda untuk Tinjauan Spline Gulung Dingin dan Penggantian OEM
